GND Series • enerji kalitesi

Nötr–toprak gerilimini uygulamaya uygun seviyede regüle edin.

Hassas cihaz, EV şarj, kombi ve rack sistemleri için pano veya priz tipi GND modellerini karşılaştırın.

GND modellerini karşılaştırın → GND için teklif alın
Monofaze / trifazeUygulama seçenekleri 1/5 • 1/10 • 1/20 • 1/25Katalogdaki regülasyon seçenekleri Pano / priz / rackFarklı kullanım biçimleri
GND Series nötr–toprak regülatörü pano tipi ürün
Nötr–toprak regülasyonu

Nötr–toprak regülatörü nedir?

GND Series, nötr ile koruma toprağı arasında ölçülen istenmeyen gerilimi ürünün regülasyon oranına göre düşürmeye yardımcı olur.

Hangi problemlerde değerlendirilir?

Şarjın başlamaması, cihaz çalışma hatası veya ses ve görüntü paraziti görüldüğünde nötr–toprak ölçümü değerlendirmeye alınır.

Nötr–toprak voltajı Uygun model oranında regülasyon
Ses ve görüntü paraziti Topraklama kaynaklı etkilerin azaltılması
Ani gerilim ve peak Elektriksel darbeler için tamamlayıcı koruma
Faz–nötr hatası Bağlantı ve nötr kopması senaryolarının değerlendirilmesi

Topraklama yerine geçmez

GND Series, doğru projelendirilmiş koruma topraklamasının yerine geçmez. Topraklama direnci, süreklilik, nötr bağlantısı ve tesisat güvenliği yetkili elektrik uzmanı tarafından kontrol edilmelidir. Ürün seçimi ve montajı ölçüm sonuçları doğrultusunda yapılmalıdır.

GND Series modelleri

GNDEXP, mobil GND ve rack modelleri

Model seçimi yalnızca ürün adına göre değil; saha ölçümü, tesisat yapısı, yük ve bağlantı biçimine göre yapılmalıdır.

Trimbox GNDMOB mobil monofaze nötr–toprak regülatörü
Monofaze 220 V

GNDMOB

Monofaze tesisatlarda nötr–toprak voltajı regülasyonu; ses ve görüntü parazitlerinin azaltılması ile hassas cihaz uygulamaları için değerlendirilir.

  • Topraklı prizde mobil kullanım
  • Fişin nötr yönü işaretine uygun bağlantı
  • V0 yanmaz muhafaza
Montaj ve kullanım

Topraklı priz ile korunacak cihaz arasında kullanılır. Fişin nötr yönü üreticinin işaretine göre doğrulanır. Yük, fiş ve kablo uygunluğu kontrol edilir; sabit pano ürünü gibi bağlanmaz.

GNDMOB montaj bilgileri ve görselleri
Trimbox GNDMOB3 trifaze nötr–toprak regülatörü ve EV şarj çözümü
Trifaze besleme

GNDMOB3

Trifaze tesisatlarda nötr–toprak regülasyonu ve endüstriyel veya ticari yüklerin enerji kalitesi değerlendirmesi için kullanılır.

  • Trifaze sistem uyumu
  • Ani gerilim ve toprak hattı darbeleri
  • Uygulamaya göre bağlantı panosu
Montaj ve kullanım

Uygun trifaze priz veya hatta, besleme ve şarj ekipmanı uyumu doğrulandıktan sonra uygulanır. Bağlantı ve yük altındaki nötr–toprak ölçümü elektrik uzmanı tarafından kontrol edilir.

GNDMOB3 montaj bilgileri ve görselleri
Trimbox GNDKOM kombi nötr–toprak regülatörü
Kombi koruma

GNDKOM

Kombi ve benzeri monofaze cihazlarda nötr–toprak voltajı ile elektriksel darbe risklerinin birlikte değerlendirilmesine yönelik çözümdür.

  • Monofaze 220 V
  • Nötr kopması senaryosu
  • V0 yanmazlık
Montaj ve kullanım

Kombi beslemesinde sabit pano uygulamasıdır. Üretici kılavuzu 2 A otomatik sigorta çıkışını belirtir. Enerjisiz montaj ve L, N, IN / OUT klemens kontrolü yetkili elektrik uzmanı tarafından yapılır.

GNDKOM montaj bilgileri ve görselleri

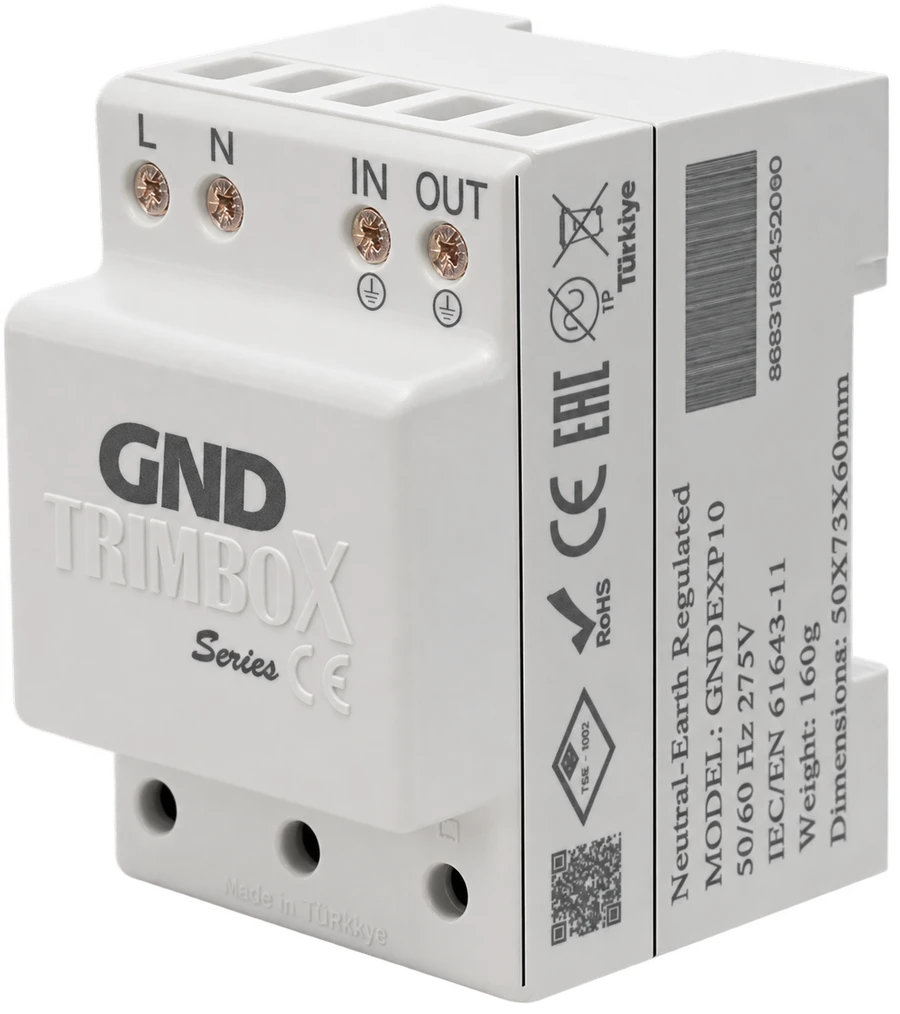

Trimbox GNDEXP monofaze cihaz panosu nötr–toprak regülatörü
Monofaze cihaz panosu • 1/10

GNDEXP

Kendi sigorta veya pano kutusu bulunan monofaze hassas cihazın ya da bağımsız monofaze hattın nötr–toprak gerilimini regüle etmeye yönelik DIN rayı çözümdür. Genel tesis veya trifaze ana pano uygulaması için tasarlanmamıştır.

  • Monofaze cihaz/bağımsız hat bazlı montaj
  • Kendi sigorta veya pano kutusu bulunan hassas elektronik yükler
  • Genel tesis koruması değildir
Montaj ve kullanım

Monofaze cihaz hattında, enerjisiz panoda yetkili uzman tarafından DIN rayına uygulanır. Koruma iletkeninin IN / OUT bağlantısı model şemasıyla doğrulanır; devreye almada nötr–toprak ölçümü yapılır.

GNDEXP montaj bilgileri ve görselleri

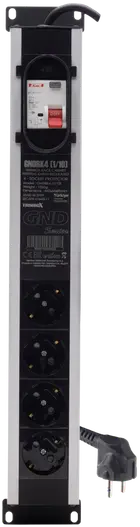

Trimbox GNDRK4 dört prizli rack kabin nötr–toprak regülatörü
Rack kabin • 4 priz

GNDRK4

Rack kabin ve veri altyapıları için dört prizli, nötr–toprak regülasyonlu koruma prizi.

  • 230 V • 50/60 Hz
  • IEC Sınıf I+II+III
  • IP20 • V0 yanmaz ABS
  • 465 × 65 × 80 mm • 1055 g
Montaj ve kullanım

Topraklı beslemede rack cihazları ürün çıkışlarından beslenir. Nötr yönü işareti ve toplam yük doğrulanır. Priz sayısı, her çıkışın tam yükte birlikte kullanılabileceği anlamına gelmez.

GNDRK4 montaj bilgileri ve görselleri

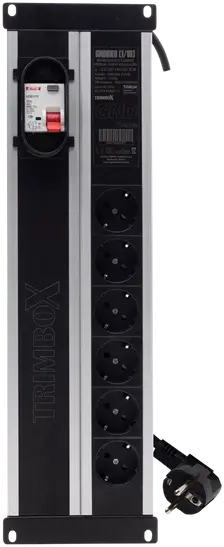

Trimbox GNDRK6 altı prizli rack kabin nötr–toprak regülatörü
Rack kabin • 6 priz

GNDRK6

Server ve haberleşme sistemleri için altı prizli, nötr–toprak regülasyonlu rack kabin koruma prizi.

  • 230 V • 50/60 Hz
  • IEC 61643-11 / EN 61643-11
  • IP20 • V0 yanmaz ABS
  • 480 × 130 × 80 mm • 1760 g
Montaj ve kullanım

Topraklı beslemede altı çıkışlı rack uygulaması için kullanılır. Cihazların toplam yükü ve nötr yönü kontrol edilir. Temizlikten önce enerji bağlantısı ayrılır.

GNDRK6 montaj bilgileri ve görselleri
Kullanım alanları

Hassas sistemlerde ihtiyaç odaklı çözüm

Uygunluk; saha ölçümü, cihaz üreticisinin gereksinimleri ve tesisat koşulları birlikte incelenerek belirlenir.

Elektrikli araçlar için şarj bağlantıları
EV şarj sistemleri Nötr–toprak gerilimi nedeniyle şarj başlatma sorunu yaşanan altyapılar.
Laboratuvarda kullanılan otomatik numune işleme cihazı
Laboratuvar ve medikal Ölçüm, analiz ve görüntüleme cihazlarının bulunduğu hassas alanlar.
Sunucu ve ağ ekipmanları bulunan rack kabinler
Server ve rack kabin Veri iletişimi, UPS ve ağ ekipmanlarının kullanıldığı teknik odalar.
Üretim hattında çalışan endüstriyel robotlar
Sanayi ve otomasyon PLC, kontrol, haberleşme ve üretim ekipmanlarında enerji kalitesi ihtiyacı.
Ev ısıtmasını kontrol eden duvara monte elektronik termostat
Kombi ve ev elektroniği Monofaze cihazlarda nötr–toprak gerilimi ve ani darbe risklerinin değerlendirilmesi.
Elektronik POS terminali ile kartlı ödeme
POS ve ticari sistemler Kesintisiz ve kararlı çalışması gereken elektronik ödeme ve otomasyon altyapıları.
Ürün seçimi

Dört adımda doğru GND çözümü

  1. Ölçümü doğrulayın Nötr–toprak gerilimini boşta ve yük altında ölçün.
  2. Beslemeyi belirleyin Monofaze veya trifaze tesisat yapısını belirleyin.
  3. Modeli karşılaştırın Cihaz tipini, yükü ve gerekli regülasyon oranını birlikte değerlendirin.
  4. Montajı inceleyin Modelin bağlantı ve kullanım koşullarını kılavuzda doğrulayın.
Proje dokümanı

Nötr–toprak regülasyonu kriterlerini Tanhu Grup belgesinde inceleyin; PDF veya Word formatında indirin.

Şartnameyi inceleyin →
Trimbox ürünleri

Garanti ve montaj koşulları

  • 2 yılÜretim hatalarına karşı üretici firma garantisi.
  • 10 yılÜretici kılavuzunda belirtilen ekonomik ömür.
Montajı kim yapmalıdır?

Trimbox ürünlerinin montajı, elektrik konusunda yetkin bir elektrik teknisyeni, teknikeri, mühendisi veya ustalık belgesine sahip profesyoneller tarafından yapılmalıdır.

İş yeri, fabrika veya ticari tesislerde montaj, işletmenin sorumlu elektrik yetkilisinin bilgisi ve koordinasyonu dahilinde gerçekleştirilmelidir.

Ekonomik ömür, garanti süresinden ayrıdır. Garanti ve montaj koşullarının tamamını inceleyin.

Nötr–toprak ölçümünüzü birlikte değerlendirelim.

Boşta ve yük altındaki ölçümü, cihaz tipini ve talep ettiğiniz adedi paylaşın.

GND teknik değerlendirmesi isteyin →
