Trimbox • parafudr / SPD ürünleri

B, B+C, C ve D sınıfı parafudrlar.

Tesis girişinden hassas cihaza kadar Tip 1, Tip 1+2, Tip 2 ve Tip 3 parafudrları; pano konumu, darbe riski ve korunacak sisteme göre karşılaştırın.

Parafudr çeşitlerini inceleyin → Parafudr için teklif alın

Tip 1+2 parafudr nedir?

Tip 1+2 parafudr, yıldırım etkisiyle oluşabilecek yüksek enerjili darbeler ile şebeke anahtarlamaları kaynaklı geçici aşırı gerilimlere karşı iki koruma kademesini tek üründe bir araya getiren pano koruma cihazıdır. Trimbox YM4T1T2, 4 kutuplu trifaze uygulamalar için geliştirilmiş bir çözüm olarak ana dağıtım panolarında değerlendirilir.

Trimbox YM4T1T2 teknik özellikleri

320 V Uc — sürekli çalışma gerilimi
50 kA In — nominal deşarj akımı
12,5 kA Iimp — darbe akımı
100 kA Imax (N) — etikette belirtilen değer
< 1,6 kV Up — gerilim koruma seviyesi
4 kutup L1 • L2 • L3 • N bağlantısı

Parafudr seçimi nasıl yapılır?

Doğru parafudr; yapının yıldırımdan korunma sistemi, besleme ve topraklama düzeni, ana veya tali pano konumu, hat uzunlukları ve korunacak ekipmanların darbe dayanım seviyesi birlikte değerlendirilerek seçilir. Gerektiğinde Tip 3 koruma ve cihaz bazlı ek katmanlarla koordinasyon sağlanır.

Topraklama yerine geçer mi?

Hayır. Parafudr; uygun topraklama, eşpotansiyel kuşaklama ve doğru sigorta/ayırma düzeni ile birlikte çalışır. Projelendirme ve montaj yetkili elektrik uzmanı tarafından, üretici talimatlarına göre yapılmalıdır.

Parafudr sınıfları

Panodaki konuma göre doğru koruma kademesi

Tesis girişi, dağıtım panosu ve cihaz noktası için farklı koruma kademelerini karşılaştırın.

Trimbox B sınıfı Tip 1 yıldırım darbesi parafudru Tip 1
Yüksek enerjili darbe

B sınıfı parafudr

Yıldırım etkisinin oluşturduğu yüksek enerjili darbelere karşı genellikle tesis girişinde ve ana panoda ilk koruma kademesi olarak değerlendirilir.

Örnek: YM3T1 • 4 kutuplu • 100 kA

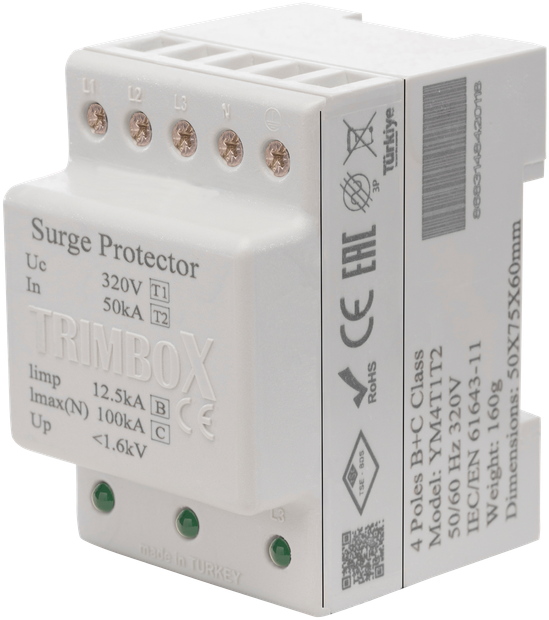

Trimbox B artı C sınıfı Tip 1+2 birleşik parafudr Tip 1+2
Birleşik ana pano koruması

B+C sınıfı parafudr

Tip 1 ve Tip 2 kademelerini aynı üründe birleştirir. Ana panoda yıldırım ve anahtarlama kaynaklı geçici aşırı gerilimlere karşı kullanılır.

Örnek: YM3T1T2 / YM4T1T2

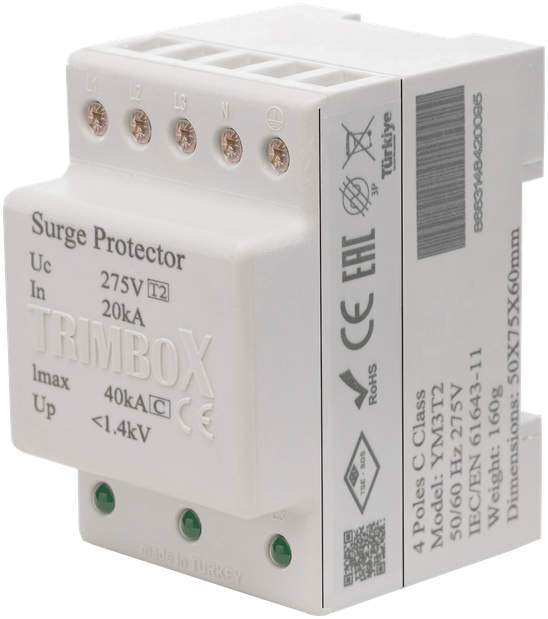

Trimbox C sınıfı Tip 2 tali pano parafudru Tip 2
Tali pano koruması

C sınıfı parafudr

Şebeke anahtarlamaları ve sistem içinde indüklenen geçici aşırı gerilimler için tali dağıtım panolarında ikinci koruma kademesi olarak değerlendirilir.

Örnek: YM1T2 / YM3T2 • 20/40 kA

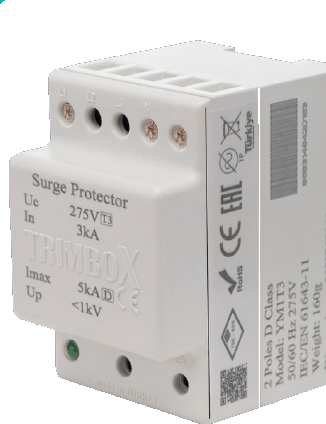

Trimbox D sınıfı Tip 3 hassas cihaz parafudru Tip 3
Cihaza yakın son kademe

D sınıfı parafudr

Hassas elektronik ekipmana yakın noktada kalan düşük enerjili darbeleri sınırlamak için son koruma kademesi olarak kullanılır.

Örnek: YM1T3 • 3/5 kA
01B / tip 1Tesis girişi → 02B+C / tip 1+2Ana pano → 03C / tip 2Tali pano → 04D / tip 3Hassas cihaz

Seçim notu: Ürün sınıfı kadar kutup sayısı, sistem gerilimi, yıldırımdan korunma sistemi, besleme düzeni, pano konumu, hat uzunluğu ve topraklama yapısı da dikkate alınmalıdır.

Kullanım alanları

Ana pano ve kritik tesisler için koruma

Uygulama uygunluğu proje, saha koşulları ve yürürlükteki standartlar dikkate alınarak doğrulanmalıdır.

Ana dağıtım panoları Tesis girişinde koordineli aşırı gerilim koruma katmanı.
Ticari yapılar Ofis, mağaza, otel ve işletmelerde elektrik altyapısı koruması.
Endüstriyel tesisler Otomasyon ve üretim sistemlerinin bulunduğu trifaze uygulamalar.
Kurum ve projeler Teknik keşif, ürün eşleştirme ve toplu tedarik gerektiren işler.
Trimbox ürünleri

Garanti ve montaj koşulları

  • 2 yılÜretim hatalarına karşı üretici firma garantisi.
  • 10 yılÜretici kılavuzunda belirtilen ekonomik ömür.
Montajı kim yapmalıdır?

Trimbox ürünlerinin montajı, elektrik konusunda yetkin bir elektrik teknisyeni, teknikeri, mühendisi veya ustalık belgesine sahip profesyoneller tarafından yapılmalıdır.

İş yeri, fabrika veya ticari tesislerde montaj, işletmenin sorumlu elektrik yetkilisinin bilgisi ve koordinasyonu dahilinde gerçekleştirilmelidir.

Ekonomik ömür, garanti süresinden ayrıdır. Garanti ve montaj koşullarının tamamını inceleyin.

Pano yapınıza uygun parafudr sınıfını birlikte belirleyelim.

Pano konumu, faz sayısı ve yıldırımdan korunma bilgisiyle teknik teklif isteyin.
