Trimbox ürün grubu
Parafudr / SPD
Teknik veri föyündeki model bilgileri, bağlantı değerleri, ortam koşulları, ölçüler, sertifika, garanti ve ürün tanımları eksiksiz olarak aşağıda yer alır.
Parafudr / SPDYM1T1(B) 100kAYeni nesil parafudrTeknik verileri aç ＋
YM1T1(B) 100kA
YENİ NESİL PARAFUDR
YENİ NESİL PARAFUDR – 2 Kutup Monofaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Yeni Nesil Parafudrlar elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı koruma
sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
1.TEMEL ÖZELLİKLERİ
Ürün Serisi B SINIFI 100kA YENİ NESİL PARAFUDR
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 125A ' E KADAR V OTOMAT
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
IEC Kategorisi Sınıf I
Nominal Gerilim Un 230 VAC (230VAC – 275VAC)
Arestör Nominal Gerilimi Uc (L-N) 275VAC , Uc (L-PE)275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / AC (8/20 μs)(L-N,L-PE)
Koruma Seviyesi Up < 2,5kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 125 A (3×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Maksimum Deşarj Akımı In 100kA ≤ 8/20 μs
Nominal Deşarj Akımı Iimp 50kA ≤ 10/350 μs
Tepki Süresi (L-N),(L-PE),(N-PE) ≤ 25ns
Branşman ve K-Tipi için
125 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
12,5 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 01 32
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
T1
SPD
100kA
Montaj ve kullanım
Ana / tali pano veya cihaz konumu, sistem gerilimi ve topraklama düzeni doğrulanır. Ayırma sigortası, koruma iletkeni ve kademeler arası koordinasyon modelin bağlantı belgesine göre projelendirilir.
YM1T1 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Parafudr / SPDYM1T2(C) 20/40kAC sınıfı yeni nesil parafudrTeknik verileri aç ＋
YM1T2(C) 20/40kA
C SINIFI YENİ NESİL PARAFUDR
YENİ NESİL PARAFUDR – 2 Kutup Monofaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Yeni Nesil Parafudrlar elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı koruma
sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
1.TEMEL ÖZELLİKLERİ
Ürün Serisi C SINIFI 20/40kA YENİ NESİL PARAFUDR
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 125A ' E KADAR V OTOMAT
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
IEC Kategorisi Sınıf II
Nominal Gerilim Un 230 VAC (230VAC – 275VAC)
Arestör Nominal Gerilimi Uc (L-N) 275VAC , Uc (L-PE)275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / AC (8/20 μs)(L-N,L-PE)
Koruma Seviyesi Up < 1,4kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 125 A (3×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Maksimum Deşarj Akımı In 20kA ≤ 8/20 μs
Nominal Deşarj Akımı Imax 40kA ≤ 8/20 μs
Tepki Süresi (L-N),(L-PE),(N-PE) ≤ 10 ns
Branşman ve K-Tipi için
125 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
12,5 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 01 49
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
T2 SPD
20/40kA
Montaj ve kullanım
Ana / tali pano veya cihaz konumu, sistem gerilimi ve topraklama düzeni doğrulanır. Ayırma sigortası, koruma iletkeni ve kademeler arası koordinasyon modelin bağlantı belgesine göre projelendirilir.
YM1T2 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Parafudr / SPDYM1T3(D) 3/5kAD sınıfı yeni nesil parafudrTeknik verileri aç ＋
YM1T3(D) 3/5kA
D SINIFI YENİ NESİL PARAFUDR
YENİ NESİL PARAFUDR – 2 Kutup Monofaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Yeni Nesil Parafudrlar elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı koruma
sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
1.TEMEL ÖZELLİKLERİ
Ürün Serisi D SINIFI 3/5kA YENİ NESİL PARAFUDR
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 125A ' E KADAR V OTOMAT
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
IEC Kategorisi Sınıf III
Nominal Gerilim Un 230 V AC (230VAC – 275VAC)
Arestör Nominal Gerilimi Uc (L-N) 275VAC , Uc (L-PE)275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / AC (8/20 μs)(L-N,L-PE)
Koruma Seviyesi Up < 1kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 125 A (3×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Maksimum Deşarj Akımı In 3kA ≤ 8/20 μs
Nominal Deşarj Akımı Imax 5kA ≤ 8/20 μs
Tepki Süresi (L-N),(L-PE),(N-PE) ≤ 10 ns
Branşman ve K-Tipi için
125 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
12,5 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 01 63
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
T3 SPD
3/5kA
Montaj ve kullanım
Ana / tali pano veya cihaz konumu, sistem gerilimi ve topraklama düzeni doğrulanır. Ayırma sigortası, koruma iletkeni ve kademeler arası koordinasyon modelin bağlantı belgesine göre projelendirilir.
YM1T3 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Parafudr / SPDYM1T1T2(B+C) 50kAB+C sınıfı yeni nesil parafudrTeknik verileri aç ＋
YM1T1T2(B+C) 50kA
B+C SINIFI YENİ NESİL PARAFUDR
YENİ NESİL PARAFUDR – 2 Kutup Monofaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Yeni Nesil Parafudrlar elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı koruma
sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
1.TEMEL ÖZELLİKLERİ
Ürün Serisi B+C SINIFI 50kA YENİ NESİL PARAFUDR
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 125A ' E KADAR V OTOMAT
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
IEC Kategorisi Sınıf I+II
Nominal Gerilim Un 230 VAC (230VAC – 275VAC)
Arestör Nominal Gerilimi Uc (L-N) 275VAC , Uc (L-PE)275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / AC (8/20 μs)(L-N,L-PE)
Koruma Seviyesi Up < 1,6kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 125 A (3×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Maksimum Deşarj Akımı In 50kA ≤ 8/20 μs
Nominal Deşarj Akımı Iimp 12,5kA ≤ 8/20 μs
Tepki Süresi (L-N),(L-PE),(N-PE) ≤ 10ns
Branşman ve K-Tipi için
125 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
12,5 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 01 56
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
T1+T2
SPD
50kA
Montaj ve kullanım
Ana / tali pano veya cihaz konumu, sistem gerilimi ve topraklama düzeni doğrulanır. Ayırma sigortası, koruma iletkeni ve kademeler arası koordinasyon modelin bağlantı belgesine göre projelendirilir.
YM1T1T2 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Parafudr / SPDYM1T2T3(C+D) 20/40kAC+D sınıfı yeni nesil parafudrTeknik verileri aç ＋
YM1T2T3(C+D) 20/40kA
C+D SINIFI YENİ NESİL PARAFUDR
YENİ NESİL PARAFUDR – 2 Kutup Monofaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Yeni Nesil Parafudrlar elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı koruma
sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
1.TEMEL ÖZELLİKLERİ
Ürün Serisi C+D SINIFI 20/40kA YENİ NESİL PARAFUDR
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 125A ' E KADAR V OTOMAT
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
IEC Kategorisi Sınıf II+III
Nominal Gerilim Un 230 VAC (230VAC – 320VAC)
Arestör Nominal Gerilimi Uc (L-N) 320VAC , Uc (L-PE)320VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / AC (8/20 μs)(L-N,L-PE)
Koruma Seviyesi Up < 1,5kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 125 A (3×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Maksimum Deşarj Akımı Imax 40kA ≤ 8/20 μs
Nominal Deşarj Akımı In 20kA ≤ 8/20 μs
Tepki Süresi (L-N),(L-PE),(N-PE) ≤ 10ns
Branşman ve K-Tipi için
125 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
12,5 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 03 09
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
T2+T3
SPD
20/40kA
Montaj ve kullanım
Ana / tali pano veya cihaz konumu, sistem gerilimi ve topraklama düzeni doğrulanır. Ayırma sigortası, koruma iletkeni ve kademeler arası koordinasyon modelin bağlantı belgesine göre projelendirilir.
YM1T2T3 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Parafudr / SPDYM2T1T2(B+C) 100kAB+C sınıfı yeni nesil parafudrTeknik verileri aç ＋
YM2T1T2(B+C) 100kA
B+C SINIFI YENİ NESİL PARAFUDR
YENİ NESİL PARAFUDR – 2 Kutup Monofaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Yeni Nesil Parafudrlar elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı koruma
sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
1.TEMEL ÖZELLİKLERİ
Ürün Serisi B+C SINIFI 100kA YENİ NESİL PARAFUDR
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 125A ' E KADAR V OTOMAT
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
IEC Kategorisi Sınıf I+II
Nominal Gerilim Un 230 VAC (230VAC – 320VAC)
Arestör Nominal Gerilimi Uc (L-N) 320VAC, Uc (L-PE)320VAC, Uc(N-PE) 255VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / AC (8/20 μs)(L-N,L-PE)
Koruma Seviyesi Up < 1,5kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 125 A (3×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Maksimum Deşarj Akımı In 50kA ≤ 8/20 μs
Maksimum Deşarj Akımı In(N) 100kA ≤ 8/20 μs
Nominal Deşarj Akımı Iimp 12,5kA ≤ 10/350 μs
Tepki Süresi (L-N) , (L-PE) ≤ 10ns
Branşman ve K-Tipi için
125 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
12,5 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 03 30
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
T1+T2
SPD
100kA
Montaj ve kullanım
Ana / tali pano veya cihaz konumu, sistem gerilimi ve topraklama düzeni doğrulanır. Ayırma sigortası, koruma iletkeni ve kademeler arası koordinasyon modelin bağlantı belgesine göre projelendirilir.
YM2T1T2 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Parafudr / SPDYM2T1T2T3(B+C+D) 100kAB+C+D sınıfı yeni nesil parafudrTeknik verileri aç ＋
YM2T1T2T3(B+C+D) 100kA
B+C+D SINIFI YENİ NESİL PARAFUDR
YENİ NESİL PARAFUDR – 2 Kutup Monofaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Yeni Nesil Parafudrlar elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı koruma
sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
1.TEMEL ÖZELLİKLERİ
Ürün Serisi B+C+D SINIFI 100kA YENİ NESİL PARAFUDR
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 125A ' E KADAR V OTOMAT
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim Un 230 VAC (230VAC – 320VAC)
Arestör Nominal Gerilimi Uc (L-N) 320VAC, Uc (L-PE)320VAC, Uc(N-PE) 255VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / AC (8/20 μs)(L-N,L-PE)
Koruma Seviyesi Up < 1,2kV ( İyi toprakalamaya ihiyaç yok )
Koruma Seviyesi(N) Up(N) < 1,5kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 125 A (3×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Maksimum Deşarj Akımı In 50kA ≤ 8/20 μs
Maksimum Deşarj Akımı In(N) 100kA ≤ 8/20 μs
Nominal Deşarj Akımı Iimp 12,5kA ≤ 10/350 μs
Tepki Süresi (L-N) , (L-PE) ≤ 10ns
Branşman ve K-Tipi için
125 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
12,5 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 03 61
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
T1+T2+T3
SPD
100kA
Montaj ve kullanım
Ana / tali pano veya cihaz konumu, sistem gerilimi ve topraklama düzeni doğrulanır. Ayırma sigortası, koruma iletkeni ve kademeler arası koordinasyon modelin bağlantı belgesine göre projelendirilir.
YM2T1T2T3 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Parafudr / SPDYM3T1(B) 100kAB sınıfı yeni nesil parafudrTeknik verileri aç ＋
YM3T1(B) 100kA
B SINIFI YENİ NESİL PARAFUDR
YENİ NESİL PARAFUDR – 4 Kutup Trifaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Yeni Nesil Parafudrlar elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı koruma
sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
1.TEMEL ÖZELLİKLERİ
Ürün Serisi B SINIFI 100kA YENİ NESİL PARAFUDR
Kutup Sayısı 4 Kutup (3 Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 1000A ' E KADAR K OTOMAT
Sistem Trifaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
IEC Kategorisi Sınıf I
Nominal Gerilim Un 230 VAC (230VAC – 275VAC)
Arestör Nominal Gerilimi Uc (L-N) 275VAC , Uc (L-PE)275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / AC (8/20 μs)(L-L,L-N,L-PE)
Koruma Seviyesi Up < 2,5kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 1000 A (5×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Maksimum Deşarj Akımı In 100kA ≤ 8/20 μs
Nominal Deşarj Akımı Iimp 50kA ≤ 10/350 μs
Tepki Süresi (L-N),(L-PE),(N-PE) ≤ 25ns
Branşman ve K-Tipi için
1000 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
100 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü 3L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 00 88
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
T1
SPD
100kA
Montaj ve kullanım
Ana / tali pano veya cihaz konumu, sistem gerilimi ve topraklama düzeni doğrulanır. Ayırma sigortası, koruma iletkeni ve kademeler arası koordinasyon modelin bağlantı belgesine göre projelendirilir.
YM3T1 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Parafudr / SPDYM3T2(C) 20/40kAC sınıfı yeni nesil parafudrTeknik verileri aç ＋
YM3T2(C) 20/40kA
C SINIFI YENİ NESİL PARAFUDR
YENİ NESİL PARAFUDR – 4 Kutup Trifaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Yeni Nesil Parafudrlar elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı koruma
sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
1.TEMEL ÖZELLİKLERİ
Ürün Serisi C SINIFI 20/40kA YENİ NESİL PARAFUDR
Kutup Sayısı 4 Kutup (3 Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 1000A ' E KADAR K OTOMAT
Sistem Trifaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
IEC Kategorisi Sınıf II
Nominal Gerilim Un 230 VAC (230VAC – 275VAC)
Arestör Nominal Gerilimi Uc (L-N) 275VAC , Uc (L-PE)275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / AC (8/20 μs)(L-L,L-N,L-PE)
Koruma Seviyesi Up < 1,4kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 1000 A (5×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Maksimum Deşarj Akımı In 20kA ≤ 8/20 μs
Nominal Deşarj Akımı Imax 40kA ≤ 8/20 μs
Tepki Süresi (L-N),(L-PE),(N-PE) ≤ 10 ns
Branşman ve K-Tipi için
1000 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
100 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü 3L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 00 95
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
T2 SPD
20/40kA
Montaj ve kullanım
Ana / tali pano veya cihaz konumu, sistem gerilimi ve topraklama düzeni doğrulanır. Ayırma sigortası, koruma iletkeni ve kademeler arası koordinasyon modelin bağlantı belgesine göre projelendirilir.
YM3T2 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Parafudr / SPDYM3T3(D) 3/5kAD sınıfı yeni nesil parafudrTeknik verileri aç ＋
YM3T3(D) 3/5kA
D SINIFI YENİ NESİL PARAFUDR
YENİ NESİL PARAFUDR – 4 Kutup Trifaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Yeni Nesil Parafudrlar elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı koruma
sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
1.TEMEL ÖZELLİKLERİ
Ürün Serisi D SINIFI 3/5kA YENİ NESİL PARAFUDR
Kutup Sayısı 4 Kutup (3 Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 1000A ' E KADAR K OTOMAT
Sistem Trifaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
IEC Kategorisi Sınıf III
Nominal Gerilim Un 230 V AC (230VAC – 275VAC)
Arestör Nominal Gerilimi Uc (L-N) 275VAC , Uc (L-PE)275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / AC (8/20 μs)(L-L,L-N,L-PE)
Koruma Seviyesi Up < 1kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 1000 A (5×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Maksimum Deşarj Akımı In 3kA ≤ 8/20 μs
Nominal Deşarj Akımı Imax 5kA ≤ 8/20 μs
Tepki Süresi (L-N),(L-PE),(N-PE) ≤ 10 ns
Branşman ve K-Tipi için
1000 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
100 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü 3L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 04 60
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
T3 SPD
3/5kA
Montaj ve kullanım
Ana / tali pano veya cihaz konumu, sistem gerilimi ve topraklama düzeni doğrulanır. Ayırma sigortası, koruma iletkeni ve kademeler arası koordinasyon modelin bağlantı belgesine göre projelendirilir.
YM3T3 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Parafudr / SPDYM3T1T2(B+C) 50kAB+C sınıfı yeni nesil parafudrTeknik verileri aç ＋
YM3T1T2(B+C) 50kA
B+C SINIFI YENİ NESİL PARAFUDR
YENİ NESİL PARAFUDR – 4 Kutup Trifaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Yeni Nesil Parafudrlar elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı koruma
sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
1.TEMEL ÖZELLİKLERİ
Ürün Serisi B+C SINIFI 50kA YENİ NESİL PARAFUDR
Kutup Sayısı 4 Kutup (3 Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 1000A ' E KADAR K OTOMAT
Sistem Trifaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
IEC Kategorisi Sınıf I+II
Nominal Gerilim Un 230 VAC (230VAC – 320VAC)
Arestör Nominal Gerilimi Uc (L-N) 320VAC, Uc (L-PE)320VAC, Uc(N-PE) 255VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / AC (8/20 μs)(L-L,L-N,L-PE)
Koruma Seviyesi Up < 1,6kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 1000 A (5×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Maksimum Deşarj Akımı In 50kA ≤ 8/20 μs
Nominal Deşarj Akımı Iimp 12,5kA ≤ 8/20 μs
Tepki Süresi (L-N),(L-PE),(N-PE) ≤ 10ns
Branşman ve K-Tipi için
1000 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
100 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü 3L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 01 01
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
T1+T2
SPD
50kA
Montaj ve kullanım
Ana / tali pano veya cihaz konumu, sistem gerilimi ve topraklama düzeni doğrulanır. Ayırma sigortası, koruma iletkeni ve kademeler arası koordinasyon modelin bağlantı belgesine göre projelendirilir.
YM3T1T2 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Parafudr / SPDYM3T2T3(C+D) 20/40kAC+D sınıfı yeni nesil parafudrTeknik verileri aç ＋
YM3T2T3(C+D) 20/40kA
C+D SINIFI YENİ NESİL PARAFUDR
YENİ NESİL PARAFUDR – 4 Kutup Trifaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Yeni Nesil Parafudrlar elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı koruma
sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
1.TEMEL ÖZELLİKLERİ
Ürün Serisi C+D SINIFI 20/40kA YENİ NESİL PARAFUDR
Kutup Sayısı 4 Kutup (3 Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 1000A ' E KADAR K OTOMAT
Sistem Trifaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
IEC Kategorisi Sınıf II+III
Nominal Gerilim Un 230 VAC (230VAC – 320VAC)
Arestör Nominal Gerilimi Uc (L-N) 320VAC , Uc (L-PE)320VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / AC (8/20 μs)(L-L,L-N,L-PE)
Koruma Seviyesi Up < 1,5kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 1000 A (5×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Maksimum Deşarj Akımı Imax 40kA ≤ 8/20 μs
Nominal Deşarj Akımı In 20kA ≤ 8/20 μs
Tepki Süresi (L-N),(L-PE),(N-PE) ≤ 10ns
Branşman ve K-Tipi için
1000 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
100 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü 3L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 02 93
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
T2+T3
SPD
20/40kA
Montaj ve kullanım
Ana / tali pano veya cihaz konumu, sistem gerilimi ve topraklama düzeni doğrulanır. Ayırma sigortası, koruma iletkeni ve kademeler arası koordinasyon modelin bağlantı belgesine göre projelendirilir.
YM3T2T3 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Parafudr / SPDYM4T1T2T3(B+C+D) 100kAB+C+D sınıfı yeni nesil parafudrTeknik verileri aç ＋
YM4T1T2T3(B+C+D) 100kA
B+C+D SINIFI YENİ NESİL PARAFUDR
YENİ NESİL PARAFUDR – 4 Kutup Trifaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Yeni Nesil Parafudrlar elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı koruma
sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
1.TEMEL ÖZELLİKLERİ
Ürün Serisi B+C+D SINIFI 100kA YENİ NESİL PARAFUDR
Kutup Sayısı 4 Kutup (3 Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 1000A ' E KADAR K OTOMAT
Sistem Trifaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim Un 230 VAC (230VAC – 320VAC)
Arestör Nominal Gerilimi Uc (L-N) 320VAC, Uc (L-PE)320VAC, Uc(N-PE) 255VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / AC (8/20 μs)(L-L,L-N,L-PE)
Koruma Seviyesi Up < 1,2kV ( İyi toprakalamaya ihiyaç yok )
Koruma Seviyesi(N) Up(N) < 1,5kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 1000 A (5×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Maksimum Deşarj Akımı In 50kA ≤ 8/20 μs
Maksimum Deşarj Akımı In(N) 100kA ≤ 8/20 μs
Nominal Deşarj Akımı Iimp 12,5kA ≤ 10/350 μs
Tepki Süresi (L-N) , (L-PE) ≤ 10ns
Branşman ve K-Tipi için
1000 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
100 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü 3L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 01 25
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
T1+T2+T3
SPD
100kA
Montaj ve kullanım
Ana / tali pano veya cihaz konumu, sistem gerilimi ve topraklama düzeni doğrulanır. Ayırma sigortası, koruma iletkeni ve kademeler arası koordinasyon modelin bağlantı belgesine göre projelendirilir.
YM4T1T2T3 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Parafudr / SPDYM5T1T2(B+C) 100kAB+C sınıfı yeni nesil parafudrTeknik verileri aç ＋
YM5T1T2(B+C) 100kA
B+C SINIFI YENİ NESİL PARAFUDR
YENİ NESİL PARAFUDR – 4 Kutup Trifaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Yeni Nesil Parafudrlar elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı koruma
sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
1.TEMEL ÖZELLİKLERİ
Ürün Serisi B+C SINIFI 100kA YENİ NESİL PARAFUDR
Kutup Sayısı 4 Kutup (3 Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 1000A ' E KADAR K OTOMAT
Sistem Trifaze
İşletme Gerilimi V(in) 800V
İşletme Frekansı 50 / 60 Hz
IEC Kategorisi Sınıf I+II
Nominal Gerilim Un 800VAC
Arestör Nominal Gerilimi Uc 1000VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / AC (8/20 μs)(L-L,L-N,L-PE)
Koruma Seviyesi Up < 3,5kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 1000 A (5×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Maksimum Deşarj Akımı In 50kA ≤ 8/20 μs
Maksimum Deşarj Akımı In(N) 100kA ≤ 8/20 μs
Nominal Deşarj Akımı Iimp 6,25kA ≤ 10/350 μs
Tepki Süresi (L-N) , (L-PE) ≤ 10ns
Branşman ve K-Tipi için
1000 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
100 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü 3L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 04 22
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
T1+T2
SPD
100kA
Montaj ve kullanım
Ana / tali pano veya cihaz konumu, sistem gerilimi ve topraklama düzeni doğrulanır. Ayırma sigortası, koruma iletkeni ve kademeler arası koordinasyon modelin bağlantı belgesine göre projelendirilir.
YM5T1T2 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Trimbox ürün grubu
Veri ve haberleşme koruma
Teknik veri föyündeki model bilgileri, bağlantı değerleri, ortam koşulları, ölçüler, sertifika, garanti ve ürün tanımları eksiksiz olarak aşağıda yer alır.
Veri ve haberleşme korumaYMDTVeri parafudrTeknik verileri aç ＋
YMDT
DATA PARAFUDR
Data parafudr” ya da “data hattı parafudru”, haberleşme/data
hatlarını (Ethernet, telefon, RS485, CCTV vb.) ani gerilim
darbelerine karşı koruyan bir aşırı gerilim koruma cihazıdır.
Yıldırım, endüktif yük boşalması, şebeke gerilimi kaçması vb.
durumlarda veri hatlarını aşırı gerilimden korur.
Hassas haberleşme cihazlarının (modem, switch, kamera, PLC
vb.) zarar görmesini engeller.
Temel İşlevi
Veri iletim hatlarına (telefon, Ethernet, kontrol sinyali vb.) yıldırım, endüktif darbeler veya geçici aşırı
gerilimler geldiğinde bu darbeleri toprağa yönlendirerek hattaki cihazları korumaktır.
Başka bir ifadeyle;
• Veri/sinyal hattına paralel bağlanır.
• Normal çalışmada veri akışını etkilemez.
• Aşırı gerilim geldiğinde çok hızlı tepki vererek gerilimi güvenli seviyeye çeker ve toprağa deşarj eder.
Bu sayede switch, router, telefon santrali, PLC, IP kamera gibi hassas elektronik cihazların yanması veya arıza
yapması önlenmiş olur.
Kullanım Alanları
1. Telekomünikasyon Sistemleri
• Telefon santralleri, PBX sistemleri, Bakır hatlı internet / DSL hatları
2. Bilgisayar ve Ağ Altyapısı
• Ethernet / LAN / WAN ağları, Switch, router ve server’lar, Veri merkezleri
3. Endüstriyel Otomasyon ve Kontrol Hatları
• SCADA sistemleri, PLC (Programlanabilir Lojik Kontrolör) giriş-çıkış hatları, Sensör ve aktüatör haberleşme
hatları
4. Güvenlik ve Kamera Sistemleri
• IP kameralar, Analog kamera koaksiyel hatları, Kartlı geçiş / alarm sistemleri
5. Enerji İzleme ve Bina Otomasyonu
• Sayaç haberleşme hatları, Bina yönetim sistemleri (BMS), Akıllı ev otomasyonu veri hatları
6. Radyo, Anten ve Uydu Sistemleri
• Radyo link haberleşmesi, Anten besleme hatları, Uydu iletişim hatları
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Data Parafudr
Ürün Tipi Ethernet Hat Koruma Cihazı
Standart uyumluluğu IEEE 802.3 / 802.3af / 802.3at
İletkenlik Hızı 100 Mbit/s - 1 Gbit/s (ethernet için)
Bağlantı Tipi RJ45 / Terminal / BNC
Maks. Çalışma Gerilimi (Uc) 6VDC / 12VDC / 30VDC
Maksimum Deşarj Akımı (Imax) 10kA (8/20 μs)
Nominal Deşarj Akımı (In) 5kA (8/20 μs), Un: 5VDC / 12VDC / 24VDC (hat tipine göre)
Koruma Seviyesi (Up) ≤ 15V ( Örneğin 5 V hat için)
Veri Hatları Koruması 1-2,3-6,4-5,7-8 pinleri
PoE Hatları Koruması 4-5(+), 7-8(-)
İletim Empedansı 100 Ω (EIA/TIA-568A/B)
Bant Genişliği 250 MHz
Tepki Süresi(tA) < 1 ns
Bağlantı Direnci 1Ω
Muhafaza Malzemesi Metal
2.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20(Opsiyonel IP65 kutu)
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları RoHS
IEC 61643-21
Standartlar IEC 61643-11 2021
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Uygulama Ethernet (Cat5e/6, RS485, CCTV vb)
3.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 40 mm
Paketin Genişliği 120 mm
Paketin Derinliği 63 mm
Ürünün Yüksekliği 25 mm
Ürünün Genişliği 83 mm
Ürünün Derinliği 25 mm
Ürünün Ağırlığı 70 gr
4.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 05 45
5. ÇEVRESEL VERİLER
6. ÜRÜN BAĞLANTI ŞEMASI
Giriş(hat) Parafudr Çıkış(cihaz) + Topraklma bağlantısı
7. ÜRÜN ÖN GÖRÜNÜMÜ
8. KALİTE BELGELERİ 9. ÜRÜN SEMBOLÜ
DATA
SPD
Montaj ve kullanım
Hat protokolü, veri hızı, çalışma gerilimi ve bağlantı tipi doğrulanır. Hat / cihaz yönü ile koruma-toprak bağlantısı model talimatına göre kontrol edilir; enerji hattı ürünü gibi kullanılmaz.
YMDT montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Veri ve haberleşme korumaYMPOEPoE veri parafudrTeknik verileri aç ＋
YMPOE
POE DATA PARAFUDR
Poe parafudr (Power over Ethernet için parafudr), özellikle
Ethernet kabloları üzerinden hem veri hem de enerji taşınan
sistemlerde kullanılan bir aşırı gerilim koruma cihazıdır.
Temel İşlevi
• Aşırı gerilimden koruma: Yıldırım düşmesi, şebekeden gelen ani gerilim darbeleri veya endüktif etkilerle
oluşan gerilim yükselmeleri, PoE hatları üzerinden cihazlara (IP kamera, access point, VoIP telefon, switch vb.)
ulaşabilir. Poe parafudr bu darbeleri toprağa yönlendirerek cihazların zarar görmesini engeller.
• Veri ve enerji hatlarını birlikte koruma: Normal parafudrlar genellikle enerji hatlarını korurken, PoE
parafudr aynı zamanda RJ45 data hatlarını da korur.
• Ağ güvenliği: Ethernet hatlarında oluşabilecek yüksek voltaj darbeleri sadece cihazlara değil, aynı
zamanda tüm ağ sistemine zarar verebilir. PoE parafudr bu zincirleme hasarı önler.
Kullanım Alanları
• IP kameralar (özellikle açık alandaki güvenlik kameraları, direk veya bina üzerine monte edilenler).
• Kablosuz erişim noktaları (outdoor Wi-Fi AP).
• PoE switch ve router cihazları.
• VoIP telefonlar veya diğer PoE destekli ağ cihazları.
Çalışma Prensibi
PoE parafudr, Ethernet hattına seri veya paralel bağlanır. Normal çalışmada devreye girmez; ancak hat
üzerinde belirli bir voltaj seviyesinin üzerine çıkan ani gerilimleri algıladığında devreye girerek darbeyi
toprağa boşaltır. Böylece hem enerji hem de veri hattı korunmuş olur.
Kullanım Alanları
• IP Kameralar (CCTV)
• Kablosuz Erişim Noktaları (Access Point)
• VoIP Telefon Sistemleri
• Poe Destekli Network Switch’ler
• Endüstriyel Otomasyon Cihazları
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Poe Parafudr
Ürün Tipi Ethernet Hat Koruma Cihazı
Standart uyumluluğu IEEE 802.3 / 802.3af / 802.3at
Ethernet Hızı 10/100/1000 Mbps
Bağlantı Tipi RJ45(8P8C)
Maks. Çalışma Gerilimi (Uc) 57V DC
Maksimum Deşarj Akımı (Imax) 10kA (8/20 μs)
Nominal Deşarj Akımı (In) 5kA (8/20 μs), Un: 48V DC
Koruma Seviyesi (Up) ≤ 15V
Veri Hatları Koruması 1-2,3-6,4-5,7-8 pinleri
PoE Hatları Koruması 4-5(+), 7-8(-)
İletim Empedansı 100 Ω (EIA/TIA-568A/B)
Bant Genişliği 250 MHz
Tepki Süresi(tA) < 1 ns
Bağlantı Direnci 1Ω
Muhafaza Malzemesi Metal
2.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20(Opsiyonel IP65 kutu)
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları RoHS
IEC 61643-21
Standartlar IEC 61643-11 2021
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
3.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 40 mm
Paketin Genişliği 120 mm
Paketin Derinliği 63 mm
Ürünün Yüksekliği 25 mm
Ürünün Genişliği 83 mm
Ürünün Derinliği 25 mm
Ürünün Ağırlığı 70 gr
4.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 05 52
5. ÇEVRESEL VERİLER
6. ÜRÜN BAĞLANTI ŞEMASI
7. ÜRÜN ÖN GÖRÜNÜMÜ
8. KALİTE BELGELERİ 9. ÜRÜN SEMBOLÜ
POE
SPD
Montaj ve kullanım
Hat protokolü, veri hızı, çalışma gerilimi ve bağlantı tipi doğrulanır. Hat / cihaz yönü ile koruma-toprak bağlantısı model talimatına göre kontrol edilir; enerji hattı ürünü gibi kullanılmaz.
YMPOE montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Trimbox ürün grubu
DC / GES koruma
Teknik veri föyündeki model bilgileri, bağlantı değerleri, ortam koşulları, ölçüler, sertifika, garanti ve ürün tanımları eksiksiz olarak aşağıda yer alır.
DC / GES korumaYM1PDC(AC-DC SPD)AC-DC parafudrTeknik verileri aç ＋
YM1PDC(AC-DC SPD)
AC-DC PARAFUDR
12V-1500V AC-DC Parafudrlar
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur. 12V’tan 1500V’a kadar geniş bir
yelpazede kullanım alanına sahip olan DC parafudrlar, Trimbox
markasıyla AC parafudrlar ile aynı boardda üretilerek, tüketici
açısından 2/3 değerinde mali tasarruf sağlamaktadır.
Aşırı Gerilim Sönümleyiciler elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı
koruma sağlar.
Koruma Teknolojisi;
• Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
• Nötr kopması, gevşemesi ya da korozyona uğraması durumunda Elektrik kontağından çıkabilecek
yangınlara karşı koruma sağlar.
• Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
• DC parafudrlar özellikle güneş enerji santralleri, telekom sektörü ve data sistemleri ile güvenlik
sistemlerinde geniş kullanım alanlarına sahiptirler.
• 12V’tan 1500V’a kadar geniş bir yelpazede kullanım alanına sahip olan DC parafudrlar, Aşırı gerilim
Sönümleyici ile aynı bordda birleştirilerek Trimbox markası ile tüm voltaj aralıkları için üretilebilmektedir.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi YM1PDC(12V-1500V)
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 125A ' E KADAR V OTOMAT
Sistem Monofaze AC-DC
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 275V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim UC 230VAC-275VAC
Arestör Nominal Gerilimi UN (L-N)275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-N,L-PE)
Koruma Seviyesi Up < 1kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 125 A (3×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok, In 20kA (8/20 µs)
Toplam Deşarj Akımı Itotal 50kA (8/20µs)
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 275V
Tepki Süresi (L-L),(L-N),(L-PE)≤ 10ns , (+)-PE, (-)-PE, (+)-(-) ≤ 10ns
Branşman ve K-Tipi için
125 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
12,5kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Nötr kopmasına karşı koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 00 64
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
AC-DC
SPD
Montaj ve kullanım
AC / DC uygunluğu ve modelin çalışma gerilimi doğrulanır. DC bağlantıda kutuplama, ayırma ve topraklama düzeni üretici belgesiyle kontrol edilir; AC şema doğrudan uygulanmaz.
YM1PDC montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
DC / GES korumaYMDC24 (DC SPD)DC parafudrTeknik verileri aç ＋

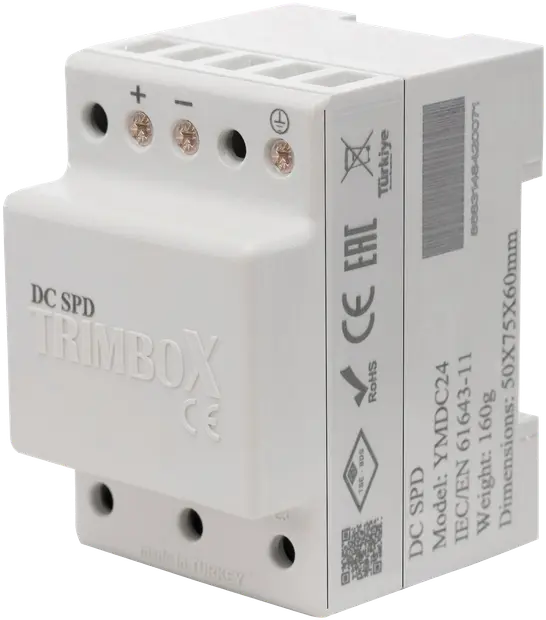

YMDC24 (DC SPD)
DC PARAFUDR
12V-1500V DC Parafudrlar
Özellikle güneş enerjisi sistemleri(PV), DC dağıtım panoları ve
batarya sistemleri gibi doğru akım(DC) hatlarını Alçak Gerilim
sistemlerinde şebekeden kaynaklanan veya yıldırım düşmesi
sonucu oluşan ani yüksek voltaj darbelerini sönümleyerek,
sistemdeki elektrikle çalışan tüm cihazları aşırı gerilim
darbelerine karşı korur.
DC parafudrlar özellikle güneş enerji santralleri, telekom sektörü ve data sistemleri ile güvenlik
sistemlerinde geniş kullanım alanlarına sahiptirler.
12V’tan 1500V’a kadar geniş bir yelpazede kullanım alanına sahip olan DC parafudrlar, Trimbox
markası ile tüm voltaj aralıkları için üretilebilmektedir.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi YMDC24
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Sistem DC
Sürekli Çalışma Gerilimi Un 24VDC, Uc 38VDC
Koruma Seviyesi Iimp 5kA (10/350µs)
Maksimum Deşarj Akımı Imax 50kA (8/20 µs)
Nominal Deşarj Akımı In 20kA (8/20 µs)
Toplam Deşarj Akımı Itotal 5kA (10/350µs)
Tepki Süresi (+)-PE, (-)-PE, (+)-(-) ≤ 10ns
Toprak Bağlantısı Var
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-31:2018
Standartlar
EN 50539-11:2013
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü (+)-PE, (-)-PE, (+)-(-)
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 00 71
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
DC
SPD
Montaj ve kullanım
AC / DC uygunluğu ve modelin çalışma gerilimi doğrulanır. DC bağlantıda kutuplama, ayırma ve topraklama düzeni üretici belgesiyle kontrol edilir; AC şema doğrudan uygulanmaz.
YMDC24 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
DC / GES korumaYMDC1500 (DC SPD)DC parafudrTeknik verileri aç ＋
YMDC1500 (DC SPD)
DC PARAFUDR
12V-1500V DC Parafudrlar
Özellikle güneş enerjisi sistemleri(PV), DC dağıtım panoları ve
batarya sistemleri gibi doğru akım(DC) hatlarını Alçak Gerilim
sistemlerinde şebekeden kaynaklanan veya yıldırım düşmesi
sonucu oluşan ani yüksek voltaj darbelerini sönümleyerek,
sistemdeki elektrikle çalışan tüm cihazları aşırı gerilim
darbelerine karşı korur.
DC parafudrlar özellikle güneş enerji santralleri, telekom sektörü ve data sistemleri ile güvenlik
sistemlerinde geniş kullanım alanlarına sahiptirler.
12V’tan 1500V’a kadar geniş bir yelpazede kullanım alanına sahip olan DC parafudrlar, Trimbox
markası ile tüm voltaj aralıkları için üretilebilmektedir.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi YMDC1500
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Sistem DC
Sürekli Çalışma Gerilimi Un 1200VDC, Uc 1500VDC
Koruma Seviyesi Iimp 6,25kA (10/350µs)
Maksimum Deşarj Akımı Imax 60kA (8/20 µs)
Nominal Deşarj Akımı In 20kA (8/20 µs)
Toplam Deşarj Akımı Itotal 20kA (10/350µs)
Tepki Süresi (+)-PE, (-)-PE, (+)-(-) ≤ 10ns
Toprak Bağlantısı Var
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
Ürün Sertifikaları EAC
Yerli Malı Belgesi
IEC 61643-31:2018
Standartlar
EN 50539-11:2013
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü (+)-PE, (-)-PE, (+)-(-)
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 00 71
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
DC
SPD
Montaj ve kullanım
AC / DC uygunluğu ve modelin çalışma gerilimi doğrulanır. DC bağlantıda kutuplama, ayırma ve topraklama düzeni üretici belgesiyle kontrol edilir; AC şema doğrudan uygulanmaz.
YMDC1500 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Trimbox ürün grubu
Aşırı gerilim sönümleyici
Teknik veri föyündeki model bilgileri, bağlantı değerleri, ortam koşulları, ölçüler, sertifika, garanti ve ürün tanımları eksiksiz olarak aşağıda yer alır.
Aşırı gerilim sönümleyiciYM1EXP(AGS)Aşırı gerilim sönümleyiciTeknik verileri aç ＋
YM1EXP(AGS)
AŞIRI GERİLİM SÖNÜMLEYİCİ
AŞIRI GERİLİM SÖNÜMLEYİCİ – 2 Kutup Monofaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Aşırı Gerilim Sönümleyiciler elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı
koruma sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Nötr kopması, gevşemesi ya da korozyona uğraması durumunda Elektrik kontağından çıkabilecek
yangınlara karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
Tüm bu korumaları yapmasına rağmen önlenemeyecek kadar yüksek darbeye maruz kalıp cihazlarınızı
korumak için kendini feda etmesi halinde İlk yıl 1 defaya mahsus garanti kapsamında ücretsiz değişim
imkanıyla en yüksek korumayı kullanımınıza sunmaktadır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Aşırı Gerilim Sönümleyici
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 125A ' E KADAR V OTOMAT
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 275V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim UC 230VAC-275VAC
Arestör Nominal Gerilimi UN (L-N)275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-N,L-PE)
Koruma Seviyesi Up < 1kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 125 A (3×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 275V
Tepki Süresi (L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
125 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
12,5 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Nötr kopmasına karşı koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Patent Türü İncelemeli Patent
Patent Numarası TR 2012 07740 B
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 00 02
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
Montaj ve kullanım
Pano uygulamasında sistem tipi ve standart / Gold seçimi doğrulanır. Enerjisiz montaj, uygun sigorta ve bağlantı kontrolü yetkili elektrik uzmanı tarafından model belgesine göre yapılır.
YM1EXP montaj bilgileri ve görselleriUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Aşırı gerilim sönümleyiciYM2EXP(AGS)Aşırı gerilim sönümleyiciTeknik verileri aç ＋
YM2EXP(AGS)
AŞIRI GERİLİM SÖNÜMLEYİCİ
AŞIRI GERİLİM SÖNÜMLEYİCİ – 2 Kutup Monofaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Aşırı Gerilim Sönümleyiciler elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı
koruma sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Nötr kopması, gevşemesi ya da korozyona uğraması durumunda Elektrik kontağından çıkabilecek
yangınlara karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
Tüm bu korumaları yapmasına rağmen önlenemeyecek kadar yüksek darbeye maruz kalıp cihazlarınızı
korumak için kendini feda etmesi halinde İlk yıl 1 defaya mahsus garanti kapsamında ücretsiz değişim
imkanıyla en yüksek korumayı kullanımınıza sunmaktadır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Aşırı Gerilim Sönümleyici
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 125A ' E KADAR V OTOMAT
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 320V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim UC 230VAC-320VAC
Arestör Nominal Gerilimi UN (L-N)320VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-N,L-PE)
Koruma Seviyesi Up < 1kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 125 A (3×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 320V
Tepki Süresi (L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
125 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
12,5 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Nötr kopmasına karşı koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Patent Türü İncelemeli Patent
Patent Numarası TR 2012 07740 B
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 03 47
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
Montaj ve kullanım
Pano uygulamasında sistem tipi ve standart / Gold seçimi doğrulanır. Enerjisiz montaj, uygun sigorta ve bağlantı kontrolü yetkili elektrik uzmanı tarafından model belgesine göre yapılır.
YM2EXP montaj bilgileri ve görselleriUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Aşırı gerilim sönümleyiciYM1EXPR(AGS) - GoldAşırı gerilim sönümleyiciTeknik verileri aç ＋
YM1EXPR(AGS) - GOLD
AŞIRI GERİLİM SÖNÜMLEYİCİ
AŞIRI GERİLİM SÖNÜMLEYİCİ – 2 Kutup Monofaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Aşırı Gerilim Sönümleyiciler elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı
koruma sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Nötr kopması, gevşemesi ya da korozyona uğraması durumunda elektrik kontağından çıkabilecek
yangınlara karşı kaçak akım rölesi ile birlikte ürünün teknik sınırları ve doğru uygulama koşulları kapsamında korumaya katkı sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
Tüm bu korumaları yapmasına rağmen önlenemeyecek kadar yüksek darbeye maruz kalıp cihazlarınızı
korumak için kendini feda etmesi halinde İlk yıl 1 defaya mahsus garanti kapsamında ücretsiz değişim
imkanıyla en yüksek korumayı kullanımınıza sunmaktadır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Aşırı Gerilim Sönümleyici
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 125A ' E KADAR V OTOMAT
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 275V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim UC 230VAC-275VAC
Arestör Nominal Gerilimi UN (L-N)275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-N,L-PE)
Koruma Seviyesi Up < 1kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 125 A (3×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 275V
Tepki Süresi (L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
125 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
12,5 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Nötr kopmasına karşı kaçak akım rölesi ile birlikte kullanılırsa ürünün teknik sınırları ve doğru uygulama koşulları kapsamında korumaya katkı sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Patent Türü İncelemeli Patent
Patent Numarası TR 2012 07740 B
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 00 26
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
Montaj ve kullanım
Pano uygulamasında sistem tipi ve standart / Gold seçimi doğrulanır. Enerjisiz montaj, uygun sigorta ve bağlantı kontrolü yetkili elektrik uzmanı tarafından model belgesine göre yapılır.
YM1EXPR montaj bilgileri ve görselleriUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Aşırı gerilim sönümleyiciYM2EXPR(AGS) - GoldAşırı gerilim sönümleyiciTeknik verileri aç ＋
YM2EXPR(AGS) - GOLD
AŞIRI GERİLİM SÖNÜMLEYİCİ
AŞIRI GERİLİM SÖNÜMLEYİCİ – 2 Kutup Monofaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Aşırı Gerilim Sönümleyiciler elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı
koruma sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Nötr kopması, gevşemesi ya da korozyona uğraması durumunda elektrik kontağından çıkabilecek
yangınlara karşı kaçak akım rölesi ile birlikte ürünün teknik sınırları ve doğru uygulama koşulları kapsamında korumaya katkı sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
Tüm bu korumaları yapmasına rağmen önlenemeyecek kadar yüksek darbeye maruz kalıp cihazlarınızı
korumak için kendini feda etmesi halinde İlk yıl 1 defaya mahsus garanti kapsamında ücretsiz değişim
imkanıyla en yüksek korumayı kullanımınıza sunmaktadır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Aşırı Gerilim Sönümleyici
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 125A ' E KADAR V OTOMAT
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 320V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim UC 230VAC-320VAC
Arestör Nominal Gerilimi UN (L-N)320VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-N,L-PE)
Koruma Seviyesi Up < 1kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 125 A (3×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 320V
Tepki Süresi (L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
125 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
12,5 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Nötr kopmasına karşı kaçak akım rölesi ile birlikte kullanılırsa ürünün teknik sınırları ve doğru uygulama koşulları kapsamında korumaya katkı sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 160 mm
Paketin Genişliği 290 mm
Paketin Derinliği 130 mm
Ürünün Yüksekliği 160 mm
Ürünün Genişliği 260 mm
Ürünün Derinliği 130 mm
Ürünün Ağırlığı 1340 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Patent Türü İncelemeli Patent
Patent Numarası TR 2012 07740 B
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 03 85
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
Montaj ve kullanım
Pano uygulamasında sistem tipi ve standart / Gold seçimi doğrulanır. Enerjisiz montaj, uygun sigorta ve bağlantı kontrolü yetkili elektrik uzmanı tarafından model belgesine göre yapılır.
YM2EXPR montaj bilgileri ve görselleriUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Aşırı gerilim sönümleyiciYMRN1(AGS)Aşırı gerilim sönümleyici - Marine serisiTeknik verileri aç ＋
YMRN1(AGS)
AŞIRI GERİLİM SÖNÜMLEYİCİ - MARINE SERİSİ
AŞIRI GERİLİM SÖNÜMLEYİCİ – 2 Kutup Monofaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur. Topraklama zayıf veya tamamen
kopuk olsa bile, metal gövdelerde yüksek voltaj oluşmasını
engelleyerek elektrik çarpması riskini ve dolayısı ile statik
elektrik oluşumunu minimize eder.
Aşırı Gerilim Sönümleyiciler elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı
koruma sağlar.
Koruma Teknolojisi;
• Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
• Nötr kopması, gevşemesi ya da korozyona uğraması durumunda Elektrik kontağından çıkabilecek
yangınlara karşı koruma sağlar.
• Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar.
• Statik Elektrik oluşumunu minimize ederek elektronik cihazlar için güvenli bir çalışma ortamı oluşturur.
Tüm bu korumaları yapmasına rağmen önlenemeyecek kadar yüksek darbeye maruz kalıp cihazlarınızı
korumak için kendini feda etmesi halinde İlk yıl 1 defaya mahsus garanti kapsamında ücretsiz değişim
imkanıyla en yüksek korumayı kullanımınıza sunmaktadır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Aşırı Gerilim Sönümleyici
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 125A ' E KADAR V OTOMAT
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 275V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim UC 230VAC-275VAC
Arestör Nominal Gerilimi UN (L-N)275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-N,L-PE)
Koruma Seviyesi Up < 1kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 125A (3×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 275V
Tepki Süresi (L-L),(L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
125 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
12,5 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Nötr kopmasına karşı koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Topraklama zayıf ya da hiç olmasa bile metal gövdede oluşabilecek statik elektriği minimize eder
Gemilerde şaft ile pervane arasında elektron alış-verişinin sağlıklı olması için kullanılan tutyanın erimesi veya
kopması durumunda sanal topraklama oluşturarak gemide statik elektrik oluşumunu minimize ederek zarar görmesini
engeller
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Patent Türü İncelemeli Patent
Patent Numarası TR 2012 07740 B
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 02 62
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
Montaj ve kullanım
Pano uygulamasında sistem tipi ve standart / Gold seçimi doğrulanır. Enerjisiz montaj, uygun sigorta ve bağlantı kontrolü yetkili elektrik uzmanı tarafından model belgesine göre yapılır.
YMRN1 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Aşırı gerilim sönümleyiciYM3EXP(AGS)Aşırı gerilim sönümleyiciTeknik verileri aç ＋
YM3EXP(AGS)
AŞIRI GERİLİM SÖNÜMLEYİCİ
AŞIRI GERİLİM SÖNÜMLEYİCİ – 4 Kutup Trifaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Aşırı Gerilim Sönümleyiciler elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı
koruma sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Nötr kopması, gevşemesi ya da korozyona uğraması durumunda Elektrik kontağından çıkabilecek
yangınlara karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
Tüm bu korumaları yapmasına rağmen önlenemeyecek kadar yüksek darbeye maruz kalıp cihazlarınızı
korumak için kendini feda etmesi halinde İlk yıl 1 defaya mahsus garanti kapsamında ücretsiz değişim
imkanıyla en yüksek korumayı kullanımınıza sunmaktadır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Aşırı Gerilim Sönümleyici
Kutup Sayısı 4 Kutup (3 Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 1000A ' E KADAR K OTOMAT
Sistem Trifaze
İşletme Gerilimi V(in) 380V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 275V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim UN 230 VAC (230/400VAC – 275/420 VAC) , 420 VAC (L-L)
Arestör Nominal Gerilimi UC (L-N)275VAC, UC (L-PE) 275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-L,L-N,L-PE)
Koruma Seviyesi Up < 1kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 1000 A (5×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 275V
Tepki Süresi (L-L),(L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
1000 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
100 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Nötr kopmasına karşı koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü 3L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Patent Türü İncelemeli Patent
Patent Numarası TR 2012 07740 B
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 00 19
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
Montaj ve kullanım
Pano uygulamasında sistem tipi ve standart / Gold seçimi doğrulanır. Enerjisiz montaj, uygun sigorta ve bağlantı kontrolü yetkili elektrik uzmanı tarafından model belgesine göre yapılır.
YM3EXP montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Aşırı gerilim sönümleyiciYM4EXP(AGS)Aşırı gerilim sönümleyiciTeknik verileri aç ＋
YM4EXP(AGS)
AŞIRI GERİLİM SÖNÜMLEYİCİ
AŞIRI GERİLİM SÖNÜMLEYİCİ – 4 Kutup Trifaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Aşırı Gerilim Sönümleyiciler elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı
koruma sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Nötr kopması, gevşemesi ya da korozyona uğraması durumunda Elektrik kontağından çıkabilecek
yangınlara karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
Tüm bu korumaları yapmasına rağmen önlenemeyecek kadar yüksek darbeye maruz kalıp cihazlarınızı
korumak için kendini feda etmesi halinde İlk yıl 1 defaya mahsus garanti kapsamında ücretsiz değişim
imkanıyla en yüksek korumayı kullanımınıza sunmaktadır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Aşırı Gerilim Sönümleyici
Kutup Sayısı 4 Kutup (3 Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 1000A ' E KADAR K OTOMAT
Sistem Trifaze
İşletme Gerilimi V(in) 380V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 320V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim UN 230 VAC (230/400VAC – 320/420 VAC) , 450 VAC (L-L)
Arestör Nominal Gerilimi UC (L-N)320VAC, UC (L-PE) 320VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-L,L-N,L-PE)
Koruma Seviyesi Up < 1kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 1000 A (5×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 320V
Tepki Süresi (L-L),(L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
1000 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
100kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Nötr kopmasına karşı koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü 3L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Patent Türü İncelemeli Patent
Patent Numarası TR 2012 07740 B
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 03 54
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
Montaj ve kullanım
Pano uygulamasında sistem tipi ve standart / Gold seçimi doğrulanır. Enerjisiz montaj, uygun sigorta ve bağlantı kontrolü yetkili elektrik uzmanı tarafından model belgesine göre yapılır.
YM4EXP montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Aşırı gerilim sönümleyiciYM5EXP(AGS)Aşırı gerilim sönümleyiciTeknik verileri aç ＋
YM5EXP(AGS)
AŞIRI GERİLİM SÖNÜMLEYİCİ
AŞIRI GERİLİM SÖNÜMLEYİCİ – 4 Kutup Trifaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Aşırı Gerilim Sönümleyiciler elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı
koruma sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Nötr kopması, gevşemesi ya da korozyona uğraması durumunda Elektrik kontağından çıkabilecek
yangınlara karşı koruma sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
Tüm bu korumaları yapmasına rağmen önlenemeyecek kadar yüksek darbeye maruz kalıp cihazlarınızı
korumak için kendini feda etmesi halinde İlk yıl 1 defaya mahsus garanti kapsamında ücretsiz değişim
imkanıyla en yüksek korumayı kullanımınıza sunmaktadır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Aşırı Gerilim Sönümleyici
Kutup Sayısı 4 Kutup (3 Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 1000A ' E KADAR K OTOMAT
Sistem Trifaze
İşletme Gerilimi V(in) 380V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 550V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim UN 420VAC
Arestör Nominal Gerilimi UC (L-N)550VAC, UC (L-PE) 550VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-L,L-N,L-PE)
Koruma Seviyesi Up < 1kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 1000 A (5×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Nominal Yük Akımı IL 1000 A (5×2.5mm2)
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 550V
Tepki Süresi (L-L),(L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
1000 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
100 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü 3L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Patent Türü İncelemeli Patent
Patent Numarası TR 2012 07740 B
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 04 46
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
Montaj ve kullanım
Pano uygulamasında sistem tipi ve standart / Gold seçimi doğrulanır. Enerjisiz montaj, uygun sigorta ve bağlantı kontrolü yetkili elektrik uzmanı tarafından model belgesine göre yapılır.
YM5EXP montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Aşırı gerilim sönümleyiciYM3EXPR(AGS) - GoldAşırı gerilim sönümleyiciTeknik verileri aç ＋
YM3EXPR(AGS) - GOLD
AŞIRI GERİLİM SÖNÜMLEYİCİ
AŞIRI GERİLİM SÖNÜMLEYİCİ – 4 Kutup Trifaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Aşırı Gerilim Sönümleyiciler elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı
koruma sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Nötr kopması, gevşemesi ya da korozyona uğraması durumunda elektrik kontağından çıkabilecek
yangınlara karşı kaçak akım rölesi ile birlikte ürünün teknik sınırları ve doğru uygulama koşulları kapsamında korumaya katkı sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
Tüm bu korumaları yapmasına rağmen önlenemeyecek kadar yüksek darbeye maruz kalıp cihazlarınızı
korumak için kendini feda etmesi halinde İlk yıl 1 defaya mahsus garanti kapsamında ücretsiz değişim
imkanıyla en yüksek korumayı kullanımınıza sunmaktadır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Aşırı Gerilim Sönümleyici
Kutup Sayısı 4 Kutup (3 Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 1000A ' E KADAR K OTOMAT
Sistem Trifaze
İşletme Gerilimi V(in) 380V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 275V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim UN 230 VAC (230/400VAC – 275/420 VAC) , 420 VAC (L-L)
Arestör Nominal Gerilimi UC (L-N)275VAC, UC (L-PE) 275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-L,L-N,L-PE)
Koruma Seviyesi Up < 1kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 1000 A (5×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 275V
Tepki Süresi (L-L),(L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
1000 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
100 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Nötr kopmasına karşı kaçak akım rölesi ile birlikte kullanılırsa ürünün teknik sınırları ve doğru uygulama koşulları kapsamında korumaya katkı sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü 3L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Patent Türü İncelemeli Patent
Patent Numarası TR 2012 07740 B
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 00 33
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
Montaj ve kullanım
Pano uygulamasında sistem tipi ve standart / Gold seçimi doğrulanır. Enerjisiz montaj, uygun sigorta ve bağlantı kontrolü yetkili elektrik uzmanı tarafından model belgesine göre yapılır.
YM3EXPR montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Aşırı gerilim sönümleyiciYM4EXPR(AGS) - GoldAşırı gerilim sönümleyiciTeknik verileri aç ＋
YM4EXPR(AGS) - GOLD
AŞIRI GERİLİM SÖNÜMLEYİCİ
AŞIRI GERİLİM SÖNÜMLEYİCİ – 4 Kutup Trifaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur.
Aşırı Gerilim Sönümleyiciler elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı
koruma sağlar.
Koruma Teknolojisi;
Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
Nötr kopması, gevşemesi ya da korozyona uğraması durumunda elektrik kontağından çıkabilecek
yangınlara karşı kaçak akım rölesi ile birlikte ürünün teknik sınırları ve doğru uygulama koşulları kapsamında korumaya katkı sağlar.
Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar
Tüm bu korumaları yapmasına rağmen önlenemeyecek kadar yüksek darbeye maruz kalıp cihazlarınızı
korumak için kendini feda etmesi halinde İlk yıl 1 defaya mahsus garanti kapsamında ücretsiz değişim
imkanıyla en yüksek korumayı kullanımınıza sunmaktadır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Aşırı Gerilim Sönümleyici
Kutup Sayısı 4 Kutup (3 Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 1000A ' E KADAR K OTOMAT
Sistem Trifaze
İşletme Gerilimi V(in) 380V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 320V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim UN 230 VAC (230/400VAC – 320/420 VAC) , 450 VAC (L-L)
Arestör Nominal Gerilimi UC (L-N)320VAC, UC (L-PE) 320VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-L,L-N,L-PE)
Koruma Seviyesi Up < 1kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 1000 A (5×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 320V
Tepki Süresi (L-L),(L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
1000 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
100kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Nötr kopmasına karşı kaçak akım rölesi ile birlikte kullanılırsa ürünün teknik sınırları ve doğru uygulama koşulları kapsamında korumaya katkı sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü 3L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Patent Türü İncelemeli Patent
Patent Numarası TR 2012 07740 B
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 03 92
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
Montaj ve kullanım
Pano uygulamasında sistem tipi ve standart / Gold seçimi doğrulanır. Enerjisiz montaj, uygun sigorta ve bağlantı kontrolü yetkili elektrik uzmanı tarafından model belgesine göre yapılır.
YM4EXPR montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Aşırı gerilim sönümleyiciYMRN3(AGS)Aşırı gerilim sönümleyici - marin serisiTeknik verileri aç ＋
YMRN3(AGS)
AŞIRI GERİLİM SÖNÜMLEYİCİ - MARİN SERİSİ
AŞIRI GERİLİM SÖNÜMLEYİCİ – 4 Kutup Trifaze
Alçak Gerilim sistemlerinde şebekeden kaynaklanan veya
yıldırım düşmesi sonucu oluşan ani yüksek voltaj darbelerini
sönümleyerek, sistemdeki elektrikle çalışan tüm cihazları aşırı
gerilim darbelerine karşı korur. Topraklama zayıf veya tamamen
kopuk olsa bile, metal gövdelerde yüksek voltaj oluşmasını
engelleyerek elektrik çarpması riskini ve dolayısı ile statik
elektrik oluşumunu minimize eder.
Aşırı Gerilim Sönümleyiciler elektrikle çalışan tüm cihazlarınızda aşırı gerilim darbelerine karşı kapsamlı
koruma sağlar.
Koruma Teknolojisi;
• Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
• Nötr kopması, gevşemesi ya da korozyona uğraması durumunda Elektrik kontağından çıkabilecek
yangınlara karşı koruma sağlar.
• Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar.
• Statik Elektrik oluşumunu minimize ederek elektronik cihazlar için güvenli bir çalışma ortamı oluşturur.
Tüm bu korumaları yapmasına rağmen önlenemeyecek kadar yüksek darbeye maruz kalıp cihazlarınızı
korumak için kendini feda etmesi halinde İlk yıl 1 defaya mahsus garanti kapsamında ücretsiz değişim
imkanıyla en yüksek korumayı kullanımınıza sunmaktadır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Aşırı Gerilim Sönümleyici
Kutup Sayısı 4 Kutup (3 Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 1000A ' E KADAR K OTOMAT
Sistem Trifaze
İşletme Gerilimi V(in) 380V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 275V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim UN 230 VAC (230/400VAC – 275/420 VAC) , 420 VAC (L-L)
Arestör Nominal Gerilimi UC (L-N)275VAC, UC (L-PE) 275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-L,L-N,L-PE)
Koruma Seviyesi Up < 1kV ( İyi toprakalamaya ihiyaç yok )
Nominal Yük Akımı IL 1000 A (5×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 275V
Tepki Süresi (L-L),(L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
1000 A(gL/gG)
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
100 kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Arıza Mesajı Led Kapalı
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
*** SPESİFİK ÖZELLİKLERİ **
Aşırı Gerilim ve Akım Darbelerine karşı tam koruma sağlar (15kV, 20kA)
Nötr kopmasına karşı koruma sağlar.
Nötr-Faz karışması durumunda koruma sağlar.
Sistemdeki cihazlara toprak bağlantısı olmadan da koruma sağlar.
Toprak bağlantısı yapılırsa topraktan sisteme girebilecek darbelere karşı da koruma sağlar.
Topraklama zayıf ya da hiç olmasa bile metal gövdede oluşabilecek statik elektriği minimize eder
Gemilerde şaft ile pervane arasında elektron alış-verişinin sağlıklı olması için kullanılan tutyanın erimesi veya
kopması durumunda sanal topraklama oluşturarak gemide statik elektrik oluşumunu minimize ederek zarar görmesini
engeller
Elektrik kullanan herkesin ihtiyacı olan bu ürün ülke ve bölge ayrımı olmadan; Evlerimizde, Ofislerimizde,
Fabrikalarımızda kısacası Elektrik kullandığımız her yerde şebeke kaynaklı voltaj dalgalanmalarına, anlık peak
ve yıldırım darbelerine karşı elektrikle çalışan cihazlarımızı korumak için kullanmamız gereken bir teknolojidir.
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PE
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Patent Türü İncelemeli Patent
Patent Numarası TR 2012 07740 B
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 01 70
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜ
Montaj ve kullanım
Pano uygulamasında sistem tipi ve standart / Gold seçimi doğrulanır. Enerjisiz montaj, uygun sigorta ve bağlantı kontrolü yetkili elektrik uzmanı tarafından model belgesine göre yapılır.
YMRN3 montaj bilgileri ve görselleri Modele ait bağlantı belgesini isteyinUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Trimbox ürün grubu
Nötr–toprak regülasyonu
Teknik veri föyündeki model bilgileri, bağlantı değerleri, ortam koşulları, ölçüler, sertifika, garanti ve ürün tanımları eksiksiz olarak aşağıda yer alır.
Nötr–toprak regülasyonuGNDEXP(1/10)Nötr–toprak regülatörüTeknik verileri aç ＋
GNDEXP(1/10)
NÖTR-TOPRAK REGÜLATÖRÜ
NÖTR-TOPRAK REGÜLATÖRÜ - 2 KUTUP MONOFAZE
Alçak gerilim sistemlerinde, şebekeden kaynaklı nötr-toprak
arasındaki voltajı regüle ederek istenilen değer aralığına
düşürür. Böylece cihazlar için güvenli bir referans noktası
sağlar.Topraklama zayıf veya tamamen kopuk olsa bile, metal
gövdelerde yüksek voltaj oluşmasını engelleyerek elektrik
çarpması riskini minimize eder.Topraklama kaynaklı ses ve
görüntü parazitlerini azaltarak elektronik cihazlarınızda daha
kararlı bir çalışma ortamı sağlar.Toprak hattı üzerinden gelen
aşırı gerilim darbelerine ve ani gerilim yükselmelerine (peaklere)
karşı etkin koruma sağlar.
Nötr-Toprak Regülatörleri alçak gerilim sistemleri için özel olarak tasarlanmış, elektriksel güvenlik ve
kararlılığı üst seviyeye taşıyan bir teknolojidir.
Koruma Teknolojisi;
• Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
• Nötr kopması, gevşemesi ya da korozyona uğraması durumunda Elektrik kontağından çıkabilecek
yangınlara karşı koruma sağlar.
• Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar.
• Nötr-Toprak Regülasyonu: Şebekeden kaynaklanan nötr-toprak gerilimlerini düzenler ve değeri istenilen
seviyeye indirerek güvenli bir çalışma ortamı sağlar.
• Mikro Dalgalanmayı Sönümleme: Nötr-Toprak arası gerilimin 0,2V’dan daha fazla dalgalanmasını
engelleyerek, elektronik cihazlarınız için güvenli bir çalışma ortamı sağlar.
• Elektrik Çarpmasına Karşı Koruma: Topraklama hattının zayıf veya tamamen kopuk olduğu durumlarda
dahi, metal gövdelerde yüksek voltaj oluşumunu engelleyerek uygun tesisat ve koruma elemanlarıyla birlikte güvenliğe katkı sağlar.
• Parazit Önleme: Topraklama kaynaklı ses ve görüntü parazitlerini azaltarak elektronik cihazlarda kesintisiz
ve kaliteli performans sağlar.
• Aşırı Gerilim ve Darbe Koruması: Toprak hattı üzerinden gelebilecek ani gerilim darbelerine ve peaklere
karşı etkin koruma sunar.
Tüm bu korumaları yapmasına rağmen önlenemeyecek kadar yüksek darbeye maruz kalıp cihazlarınızı
korumak için kendini feda etmesi halinde İlk yıl 1 defaya mahsus garanti kapsamında ücretsiz değişim
imkanıyla en yüksek korumayı kullanımınıza sunmaktadır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Nötr-Toprak Regülatörü
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 32A
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 275V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim Uc: 230VAC-275VAC
Arestör Nominal Gerilimi UN(L-N) 275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-N,L-PE)
Nominal Yük Akımı IL 32A (4×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 275V
Tepki Süresi (L-L),(L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
32A
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
1kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
Ses paraziti engellem Topraklama kaynaklı ses gürültüsünü engelleme
Görüntü paraziti engellem Topraklama kaynaklı görüntü gürültüsünü engelleme
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PEin-PEout
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 70 mm
Paketin Genişliği 75 mm
Paketin Derinliği 52 mm
Ürünün Yüksekliği 61 mm
Ürünün Genişliği 73 mm
Ürünün Derinliği 48 mm
Ürünün Ağırlığı 160 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Patent Türü İncelemeli Patent
Patent Numarası TR 2012 07740 B
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 00 40
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜMontaj ve kullanım
Monofaze cihaz hattında, enerjisiz panoda yetkili uzman tarafından DIN rayına uygulanır. Koruma iletkeninin IN / OUT bağlantısı model şemasıyla doğrulanır; devreye almada nötr–toprak ölçümü yapılır.
GNDEXP montaj bilgileri ve görselleriUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Nötr–toprak regülasyonuGNDKOM(1/10)Kombi nötr–toprak regülatörüTeknik verileri aç ＋
GNDKOM(1/10)
KOMBİ NÖTR-TOPRAK REGÜLATÖRÜ
NÖTR-TOPRAK REGÜLATÖRÜ - 2 KUTUP MONOFAZE
Alçak gerilim sistemlerinde, şebekeden kaynaklı nötr-toprak
arasındaki voltajı regüle ederek istenilen değer aralığına
düşürür. Böylece cihazlar için güvenli bir referans noktası
sağlar.Topraklama zayıf veya tamamen kopuk olsa bile, metal
gövdelerde yüksek voltaj oluşmasını engelleyerek elektrik
çarpması riskini minimize eder. Özellikle evlerimizde
kullandığımız kombilerin elektronik kartları Nötr-Toprak voltajı
0,4V'un üzerine çıkınca hem bozulmakta hemde teknik
servisler tarafından garanti kapsamı dışında tutulmaktadır.
Kombiler için özel olarak geliştirmiş olduğumuz teknolojimiz
bu sorunu ortadan kaldırarak kombiniz için güvenli bir çalışma
ortamı oluşturur.
Nötr-Toprak Regülatörleri alçak gerilim sistemleri için özel olarak tasarlanmış, elektriksel güvenlik ve
kararlılığı üst seviyeye taşıyan bir teknolojidir.
Koruma Teknolojisi;
• Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
• Nötr kopması, gevşemesi ya da korozyona uğraması durumunda Elektrik kontağından çıkabilecek
yangınlara karşı koruma sağlar.
• Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim
darbelerine karşı tam koruma sağlar.
• Nötr-Toprak Regülasyonu: Şebekeden kaynaklanan nötr-toprak gerilimlerini düzenler ve değeri istenilen
seviyeye indirerek güvenli bir çalışma ortamı sağlar.
• Mikro Dalgalanmayı Sönümleme: Nötr-Toprak arası gerilimin 0,2V’dan daha fazla dalgalanmasını
engelleyerek, elektronik cihazlarınız için güvenli bir çalışma ortamı sağlar.
• Elektrik Çarpmasına Karşı Koruma: Topraklama hattının zayıf veya tamamen kopuk olduğu durumlarda
dahi, metal gövdelerde yüksek voltaj oluşumunu engelleyerek uygun tesisat ve koruma elemanlarıyla birlikte güvenliğe katkı sağlar.
• Aşırı Gerilim ve Darbe Koruması: Toprak hattı üzerinden gelebilecek ani gerilim darbelerine ve peaklere
karşı etkin koruma sunar.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Nötr-Toprak Regülatörü
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 2A
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 275V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim Uc: 230VAC-275VAC
Arestör Nominal Gerilimi UN(L-N) 275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-N,L-PE)
Nominal Yük Akımı IL 32A (4×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 275V
Tepki Süresi (L-L),(L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
2A
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
1kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi Tasarım DIN rayı 35mm, Ray modülü
Hareket Yönü L – N - PEin-PEout
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 150 mm
Paketin Genişliği 150 mm
Paketin Derinliği 110 mm
Ürünün Yüksekliği 149 mm
Ürünün Genişliği 149 mm
Ürünün Derinliği 109 mm
Ürünün Ağırlığı 690 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 03 78
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜMontaj ve kullanım
Kombi beslemesinde sabit pano uygulamasıdır. Üretici kılavuzu 2 A otomatik sigorta çıkışını belirtir. Enerjisiz montaj ve L, N, IN / OUT klemens kontrolü yetkili elektrik uzmanı tarafından yapılır.
GNDKOM montaj bilgileri ve görselleriUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Nötr–toprak regülasyonuGNDMOB(1/10)Mobil nötr–toprak regülatörüTeknik verileri aç ＋
GNDMOB(1/10)
MOBİL NÖTR-TOPRAK REGÜLATÖRÜ
NÖTR-TOPRAK REGÜLATÖRÜ - MOBİL
Alçak gerilim sistemlerinde, şebekeden kaynaklı nötr-toprak
arasındaki voltajı regüle ederek istenilen değer aralığına
düşürür. Böylece cihazlar için güvenli bir referans noktası
sağlar.Topraklama zayıf veya tamamen kopuk olsa bile, metal
gövdelerde yüksek voltaj oluşmasını engelleyerek elektrik
çarpması riskini minimize eder.Topraklama kaynaklı ses ve
görüntü parazitlerini azaltarak elektronik cihazlarınızda daha
kararlı bir çalışma ortamı sağlar.Toprak hattı üzerinden gelen
aşırı gerilim darbelerine ve ani gerilim yükselmelerine (peaklere)
karşı etkin koruma sağlar.
Nötr-Toprak Regülatörleri alçak gerilim sistemleri için özel olarak tasarlanmış, elektriksel güvenlik ve kararlılığı üst
seviyeye taşıyan bir teknolojidir.
Koruma Teknolojisi;
• Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
• Nötr kopması, gevşemesi ya da korozyona uğraması durumunda Elektrik kontağından çıkabilecek yangınlara karşı
kaçak akım rölesi ile birlikte ürünün teknik sınırları ve doğru uygulama koşulları kapsamında korumaya katkı sağlar.
• Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim darbelerine
karşı tam koruma sağlar.
• Nötr-Toprak Regülasyonu: Şebekeden kaynaklanan nötr-toprak gerilimlerini düzenler ve değeri istenilen seviyeye
indirerek güvenli bir çalışma ortamı sağlar.
• Mikro Dalgalanmayı Sönümleme: Nötr-Toprak arası gerilimin 0,2V’dan daha fazla dalgalanmasını engelleyerek,
elektronik cihazlarınız için güvenli bir çalışma ortamı sağlar.
• Elektrik Çarpmasına Karşı Koruma: Topraklama hattının zayıf veya tamamen kopuk olduğu durumlarda dahi, metal
gövdelerde yüksek voltaj oluşumunu engelleyerek uygun tesisat ve koruma elemanlarıyla birlikte güvenliğe katkı sağlar.
• Parazit Önleme: Topraklama kaynaklı ses ve görüntü parazitlerini azaltarak elektronik cihazlarda kesintisiz ve kaliteli
performans sağlar.
• Aşırı Gerilim ve Darbe Koruması: Toprak hattı üzerinden gelebilecek ani gerilim darbelerine ve peaklere karşı etkin
koruma sunar.
• Nötr ve Faz İletkenlerinin Yerinin Değişmesine Karşı Koruma sunar.
• Cihaz güvenlik seviyesine uygun olarak kombinasyon panosu ile birlikte, üzerinde en az 1 adet prizi ile birlikte, en az
1m uzunluğunda 1,5mm çok telli kablo ile bağlanabilir fişe sahip olmalıdır.
• Nötr-toprak regülatörünü muhteviyatında bulunduran kombinasyon panosunun bağlı olduğu priz ile kombinasyon
panosu üzerindeki prizin nötr toprak voltajı oranı, seçilen ürün kadar olmalıdır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Nötr-Toprak Regülatörü
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 32A
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 275V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim Uc: 230VAC-275VAC
Arestör Nominal Gerilimi UN(L-N) 275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-N,L-PE)
Nominal Yük Akımı IL 32A (4×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 275V
Tepki Süresi (L-L),(L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
32A
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
1kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
Ses paraziti engellem Topraklama kaynaklı ses gürültüsünü engelleme
Görüntü paraziti engellem Topraklama kaynaklı görüntü gürültüsünü engelleme
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi 16A Fişli Kombinasyon Panosu
Nötr-Toprak Voltajı Regülasyonu Nötr-Toprak arası voltajı istenilen voltaj aralığına çekme
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 160 mm
Paketin Genişliği 290 mm
Paketin Derinliği 130 mm
Ürünün Yüksekliği 159 mm
Ürünün Genişliği 250 mm
Ürünün Derinliği 129mm
Ürünün Ağırlığı 1340 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 02 17
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
ÜRÜN TOPRAKLI PRİZE BAĞLANARAK
HAZIR HALE GETİRİLİR
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜMontaj ve kullanım
Topraklı priz ile korunacak cihaz arasında kullanılır. Fişin nötr yönü üreticinin işaretine göre doğrulanır. Yük, fiş ve kablo uygunluğu kontrol edilir; sabit pano ürünü gibi bağlanmaz.
GNDMOB montaj bilgileri ve görselleriUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Nötr–toprak regülasyonuGNDMOB3 (Home Charge)EV tipi araç şarj nötr–toprak regülatörüTeknik verileri aç ＋
GNDMOB3( Home Charge)
EV TİPİ ARAÇ ŞARJ NÖTR-TOPRAK REGÜLATÖRÜ
NÖTR-TOPRAK REGÜLATÖRÜ - TRİFAZE MOBİL
Alçak gerilim sistemlerinde, şebekeden kaynaklı nötr-toprak
arasındaki voltajı regüle ederek istenilen değer aralığına
düşürür. Böylece cihazlar için güvenli bir referans noktası
sağlar.Topraklama zayıf veya tamamen kopuk olsa bile, metal
gövdelerde yüksek voltaj oluşmasını engelleyerek elektrik
çarpması riskini minimize eder. Özellikle elektrikle çalışan
araçların şarj cihazları Nötr-Toprak voltajı 1V'un üzerine çıkınca
aracın şarj almasını engellemektedir. Geliştirmiş olduğumuz ve
Elektrikli araçlar için üretmiş olduğumuz bu Teknoloji bu sorunu
ortadan kaldırarak aracınız için güvenli bir şarj ortamı oluşturur.
Nötr-Toprak Regülatörleri alçak gerilim sistemleri ile çalışan ve özellikle ev tipi araç şarj cihazları için özel olarak
tasarlanmış, elektriksel güvenlik ve kararlılığı üst seviyeye taşıyan bir teknolojidir.
Koruma Teknolojisi;
• Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
• Nötr kopması, gevşemesi ya da korozyona uğraması durumunda Elektrik kontağından çıkabilecek yangınlara karşı
kaçak akım rölesi ile birlikte ürünün teknik sınırları ve doğru uygulama koşulları kapsamında korumaya katkı sağlar.
• Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim darbelerine
karşı tam koruma sağlar.
• Nötr-Toprak Regülasyonu: Şebekeden kaynaklanan nötr-toprak gerilimlerini düzenler ve değeri istenilen seviyeye
indirerek güvenli bir çalışma ortamı sağlar.
• Mikro Dalgalanmayı Sönümleme: Nötr-Toprak arası gerilimin 0,2V’dan daha fazla dalgalanmasını engelleyerek,
elektronik cihazlarınız için güvenli bir çalışma ortamı sağlar.
• Elektrik Çarpmasına Karşı Koruma: Topraklama hattının zayıf veya tamamen kopuk olduğu durumlarda dahi, metal
gövdelerde yüksek voltaj oluşumunu engelleyerek uygun tesisat ve koruma elemanlarıyla birlikte güvenliğe katkı sağlar.
• Parazit Önleme: Topraklama kaynaklı ses ve görüntü parazitlerini azaltarak elektronik cihazlarda kesintisiz ve kaliteli
performans sağlar.
• Aşırı Gerilim ve Darbe Koruması: Toprak hattı üzerinden gelebilecek ani gerilim darbelerine ve peaklere karşı etkin
koruma sunar.
• Nötr ve Faz İletkenlerinin Yerinin Değişmesine Karşı Koruma sunar.
• Cihaz güvenlik seviyesine uygun olarak kombinasyon panosu ile birlikte, üzerinde en az 1 adet prizi ile birlikte, en az
1m uzunluğunda 4mm çok telli kablo ile bağlanabilir fişe sahip olmalıdır.
• Nötr-toprak regülatörünü muhteviyatında bulunduran kombinasyon panosunun bağlı olduğu priz ile kombinasyon
panosu üzerindeki prizin nötr toprak voltajı oranı, seçilen ürün kadar olmalıdır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Nötr-Toprak Regülatörü
Kutup Sayısı 4 Kutup (3Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 32A
Sistem Trifaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 275V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim Uc: 230VAC-275VAC
Arestör Nominal Gerilimi UN(L-N) 275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-N,L-PE)
Nominal Yük Akımı IL 32A (5×4mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 275V
Tepki Süresi (L-L),(L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
32A
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
1kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
Ses paraziti engellem Topraklama kaynaklı ses gürültüsünü engelleme
Görüntü paraziti engellem Topraklama kaynaklı görüntü gürültüsünü engelleme
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi 32A Fişli Kombinasyon Panosu
Nötr-Toprak Voltajı Regülasyonu Nötr-Toprak arası voltajı istenilen voltaj aralığına çekme
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 310 mm
Paketin Genişliği 370 mm
Paketin Derinliği 255 mm
Ürünün Yüksekliği 170 mm
Ürünün Genişliği 300 mm
Ürünün Derinliği 215mm
Ürünün Ağırlığı 2750 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 04 08
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
ÜRÜN TOPRAKLI PRİZE BAĞLANARAK
HAZIR HALE GETİRİLİR
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜMontaj ve kullanım
Uygun trifaze priz veya hatta, besleme ve şarj ekipmanı uyumu doğrulandıktan sonra uygulanır. Bağlantı ve yük altındaki nötr–toprak ölçümü elektrik uzmanı tarafından kontrol edilir.
GNDMOB3 montaj bilgileri ve görselleriUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Nötr–toprak regülasyonuGNDRK4 rack kabin prizRack kabinet nötr–toprak regülasyonlu 4’lü koruma priziTeknik verileri aç ＋
GNDRK4 Rack Kabin Priz
Rack Kabinet Nötr-Toprak Regülasyonlu 4’lü Koruma Prizi
TRIMBOX RACK CABINET 4- SOCKET PROTECTOR
Alçak gerilim sistemlerinde, şebekeden kaynaklı nötr-toprak
arasındaki voltajı regüle ederek istenilen değer aralığına
düşürür. Böylece cihazlar için güvenli bir referans noktası
sağlar.Topraklama zayıf veya tamamen kopuk olsa bile, metal
gövdelerde yüksek voltaj oluşmasını engelleyerek elektrik
çarpması riskini minimize eder.Topraklama kaynaklı ses ve
görüntü parazitlerini azaltarak elektronik cihazlarınızda daha
kararlı bir çalışma ortamı sağlar.Toprak hattı üzerinden gelen
aşırı gerilim darbelerine ve ani gerilim yükselmelerine (peaklere)
karşı etkin koruma sağlar.
Nötr-Toprak Regülatörleri alçak gerilim sistemleri için özel olarak tasarlanmış, elektriksel güvenlik ve kararlılığı üst
seviyeye taşıyan bir teknolojidir.
Koruma Teknolojisi;
• Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
• Nötr kopması, gevşemesi ya da korozyona uğraması durumunda Elektrik kontağından çıkabilecek yangınlara karşı
kaçak akım rölesi ile birlikte ürünün teknik sınırları ve doğru uygulama koşulları kapsamında korumaya katkı sağlar.
• Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim darbelerine
karşı tam koruma sağlar.
• Nötr-Toprak Regülasyonu: Şebekeden kaynaklanan nötr-toprak gerilimlerini düzenler ve değeri istenilen seviyeye
indirerek güvenli bir çalışma ortamı sağlar.
• Mikro Dalgalanmayı Sönümleme: Nötr-Toprak arası gerilimin 0,2V’dan daha fazla dalgalanmasını engelleyerek,
elektronik cihazlarınız için güvenli bir çalışma ortamı sağlar.
• Elektrik Çarpmasına Karşı Koruma: Topraklama hattının zayıf veya tamamen kopuk olduğu durumlarda dahi, metal
gövdelerde yüksek voltaj oluşumunu engelleyerek uygun tesisat ve koruma elemanlarıyla birlikte güvenliğe katkı sağlar.
• Parazit Önleme: Topraklama kaynaklı ses ve görüntü parazitlerini azaltarak elektronik cihazlarda kesintisiz ve kaliteli
performans sağlar.
• Aşırı Gerilim ve Darbe Koruması: Toprak hattı üzerinden gelebilecek ani gerilim darbelerine ve peaklere karşı etkin
koruma sunar.
• Nötr ve Faz İletkenlerinin Yerinin Değişmesine Karşı Koruma sunar.
• Cihaz güvenlik seviyesine uygun olarak üzerinde en az 4 adet prizi ile birlikte, en az 1m uzunluğunda 1,5mm çok telli
kablo ile bağlanabilir fişe sahip olmalıdır.
• Nötr-toprak regülatörünü muhteviyatında bulunduran kombinasyon panosunun bağlı olduğu priz ile kombinasyon
panosu üzerindeki prizin nötr toprak voltajı oranı, seçilen ürün kadar olmalıdır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Nötr-Toprak Regülatörü
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 32A
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 275V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim Uc: 230VAC-275VAC
Arestör Nominal Gerilimi UN(L-N) 275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-N,L-PE)
Nominal Yük Akımı IL 32A (4×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 275V
Tepki Süresi (L-L),(L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
32A
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
1kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
Ses paraziti engellem Topraklama kaynaklı ses gürültüsünü engelleme
Görüntü paraziti engellem Topraklama kaynaklı görüntü gürültüsünü engelleme
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi 16A 4 Soketli Rack Kabin
Nötr-Toprak Voltajı Regülasyonu Nötr-Toprak arası voltajı istenilen voltaj aralığına çekme
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 85 mm
Paketin Genişliği 520 mm
Paketin Derinliği 115 mm
Ürünün Yüksekliği 80 mm
Ürünün Genişliği 480 mm
Ürünün Derinliği 65 mm
Ürünün Ağırlığı 1055 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 04 39
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
ÜRÜN TOPRAKLI PRİZE BAĞLANARAK
HAZIR HALE GETİRİLİR
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜMontaj ve kullanım
Topraklı beslemede rack cihazları ürün çıkışlarından beslenir. Nötr yönü işareti ve toplam yük doğrulanır. Priz sayısı, her çıkışın tam yükte birlikte kullanılabileceği anlamına gelmez.
GNDRK4 montaj bilgileri ve görselleriUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Nötr–toprak regülasyonuGNDRK6(1/10)Rack kabinet nötr–toprak regülasyonlu 6’lı koruma priziTeknik verileri aç ＋
GNDRK6(1/10)
Rack Kabinet Nötr-Toprak Regülasyonlu 6’lı Koruma Prizi
TRIMBOX RACK CABINET 6- SOCKET PROTECTOR
Alçak gerilim sistemlerinde, şebekeden kaynaklı nötr-toprak
arasındaki voltajı regüle ederek istenilen değer aralığına
düşürür. Böylece cihazlar için güvenli bir referans noktası
sağlar.Topraklama zayıf veya tamamen kopuk olsa bile, metal
gövdelerde yüksek voltaj oluşmasını engelleyerek elektrik
çarpması riskini minimize eder.Topraklama kaynaklı ses ve
görüntü parazitlerini azaltarak elektronik cihazlarınızda daha
kararlı bir çalışma ortamı sağlar.Toprak hattı üzerinden gelen
aşırı gerilim darbelerine ve ani gerilim yükselmelerine (peaklere)
karşı etkin koruma sağlar.
Nötr-Toprak Regülatörleri alçak gerilim sistemleri için özel olarak tasarlanmış, elektriksel güvenlik ve kararlılığı üst
seviyeye taşıyan bir teknolojidir.
Koruma Teknolojisi;
• Alçak Gerilim Sistemlerinde aşırı gerilim darbelerine karşı koruma sağlar.
• Nötr kopması, gevşemesi ya da korozyona uğraması durumunda Elektrik kontağından çıkabilecek yangınlara karşı
kaçak akım rölesi ile birlikte ürünün teknik sınırları ve doğru uygulama koşulları kapsamında korumaya katkı sağlar.
• Topraklama olmasa bile TRVaristör teknolojisi ile faz-faz ve faz-nötr arasında da oluşabilecek aşırı gerilim darbelerine
karşı tam koruma sağlar.
• Nötr-Toprak Regülasyonu: Şebekeden kaynaklanan nötr-toprak gerilimlerini düzenler ve değeri istenilen seviyeye
indirerek güvenli bir çalışma ortamı sağlar.
• Mikro Dalgalanmayı Sönümleme: Nötr-Toprak arası gerilimin 0,2V’dan daha fazla dalgalanmasını engelleyerek,
elektronik cihazlarınız için güvenli bir çalışma ortamı sağlar.
• Elektrik Çarpmasına Karşı Koruma: Topraklama hattının zayıf veya tamamen kopuk olduğu durumlarda dahi, metal
gövdelerde yüksek voltaj oluşumunu engelleyerek uygun tesisat ve koruma elemanlarıyla birlikte güvenliğe katkı sağlar.
• Parazit Önleme: Topraklama kaynaklı ses ve görüntü parazitlerini azaltarak elektronik cihazlarda kesintisiz ve kaliteli
performans sağlar.
• Aşırı Gerilim ve Darbe Koruması: Toprak hattı üzerinden gelebilecek ani gerilim darbelerine ve peaklere karşı etkin
koruma sunar.
• Nötr ve Faz İletkenlerinin Yerinin Değişmesine Karşı Koruma sunar.
• Cihaz güvenlik seviyesine uygun olarak üzerinde en az 6 adet prizi ile birlikte, en az 1m uzunluğunda 1,5mm çok telli
kablo ile bağlanabilir fişe sahip olmalıdır.
• Nötr-toprak regülatörünü muhteviyatında bulunduran kombinasyon panosunun bağlı olduğu priz ile kombinasyon
panosu üzerindeki prizin nötr toprak voltajı oranı, seçilen ürün kadar olmalıdır.
1.TEMEL ÖZELLİKLERİ
Ürün Serisi Nötr-Toprak Regülatörü
Kutup Sayısı 2 Kutup (Faz + Nötr)
Kesinti Durdurucu Tipi Elektrik Dağıtım Ağı
TN-S, TN-C , IT
Topraklama Sistemi
TT, TN-C-S
Bağlantı Kesici Cihaz Tipi 32A
Sistem Monofaze
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50 / 60 Hz
Devreye Girme Voltajı 275V
IEC Kategorisi Sınıf I+II+III
Nominal Gerilim Uc: 230VAC-275VAC
Arestör Nominal Gerilimi UN(L-N) 275VAC
Toprak İhtiyacı / UT (TOV-proof) YOK / 15kV, 20kA AC (8/20 μs)(L-N,L-PE)
Nominal Yük Akımı IL 32A (4×2.5mm2)
2.TAMAMLAYICI ÖZELLİKLERİ
Toprak İletkeni Akımı IPE 1 μA (toprak akımı IPE)
Beklemede Güç Tüketimi PC 1,98 mW
Maksimum Deşarj Akımı Imax (L-N) deşarj yok, (L-PE) 20kA
Nominal Deşarj Akımı In (L-N), (L-PE) deşarj yok
Darbe Çalışma Gerilimi 15kV’ta 10 ns (L-N) de 275V
Tepki Süresi (L-L),(L-N),(L-PE)≤ 10ns
Branşman ve K-Tipi için
32A
gerekli maksimum sigorta
Maksimum sigorta ile (etkin)
1kA
IP kısa devre direnci
Toprak Bağlantısı Var
Giriş Bağlantısı Vidalı Klemens
Vida Yiv / Tork M5, 4,5Nm
Çok Damarlı İletken Kesiti 2,5 mm2 - 4 mm2
Muhafaza Malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
Ses paraziti engellem Topraklama kaynaklı ses gürültüsünü engelleme
Görüntü paraziti engellem Topraklama kaynaklı görüntü gürültüsünü engelleme
3.ORTAM BİLGİLERİ
Nominal Çalışma Ortam Sıcaklığı - 5 °C ila +40 °C
Bağıl Nem %5 ila %95 yoğuşmasız
Çalışma Ortam Sıcaklığı -40 °C ila +70 °C
Depolama Ortam Sıcaklığı -5 °C ila +70 °C
Çalışma Yüksekliği -500mt ila +2.000 mt
IP Koruma Sınıfı IP20
Koruyucu Bakım TC
VDE 0110-1
Direktifler
IEC 60664-1
CE
EAC
Ürün Sertifikaları
Yerli Malı Belgesi
TSE-BDS-001-1
IEC 61643-11 2011
Standartlar
IEC 61643-11 2012
Çevresel Özellikler Tehlikeli konum sınıf I bölüm 2
Çevre Beyanı 5 – 25 kg CO₂e
Karbon Ayak İzi (kg CO2 eq) 0,43 kgCO₂e/kWh
Montaj Tipi 16A 6 Soketli Rack Kabin
Nötr-Toprak Voltajı Regülasyonu Nötr-Toprak arası voltajı istenilen voltaj aralığına çekme
4.PAKETLEME ÖLÇÜ VE AĞIRLIK BİLGİLERİ
Paket Türü Karton
Paketteki Ürün Sayısı 1 Adet
Paketin Yüksekliği 100 mm
Paketin Genişliği 520 mm
Paketin Derinliği 160 mm
Ürünün Yüksekliği 80 mm
Ürünün Genişliği 480 mm
Ürünün Derinliği 130 mm
Ürünün Ağırlığı 1760 gr
5.GARANTİ VE PATENT BİLGİLERİ
Garanti Süresi 24 Ay
Servis Yeri Bursa Fabrika
Menşei Türkiye
Yerlilik Oranı %87,41
GTIP No 8537.10.91.00.00
Ürün Barkod Numarası 868 314 842 04 77
6. ÇEVRESEL VERİLER
7. ÜRÜN ÖN GÖRÜNÜMÜ 8. ÜRÜN BAĞLANTI ŞEMASI
ÜRÜN TOPRAKLI PRİZE BAĞLANARAK
HAZIR HALE GETİRİLİR
9. KALİTE BELGELERİ 10. ÜRÜN SEMBOLÜMontaj ve kullanım
Topraklı beslemede altı çıkışlı rack uygulaması için kullanılır. Cihazların toplam yükü ve nötr yönü kontrol edilir. Temizlikten önce enerji bağlantısı ayrılır.
GNDRK6 montaj bilgileri ve görselleriUygulama, ürün etiketi ve güncel üretici belgesiyle doğrulanır. Koruma topraklaması, sigorta ve gerekli kaçak akım koruması tesisatın parçasıdır.
Aramanızla eşleşen bir Trimbox ürünü bulunamadı.
2026 katalog güncellemeleri
Yeni kullanım alanları ve ürün grupları
Güncel katalog; otomasyon, veri hattı, EV şarj, rack kabin ve DC enerji uygulamalarını tek ürün ailesi altında topluyor.
DC / GES koruması
YMDC ve PV-DC
DC sistemler ve güneş panelinden invertere uzanan enerji hattında geçici aşırı gerilim riskine yönelik çözümler.
DC modellerine gidin →
Enerji kalitesi
GND5 / 10 / 20 / 25
Nötr–toprak gerilimini 1/5, 1/10, 1/20 veya 1/25 oranında düşürmeye yönelik uygulamaya özel seçenekler.
GND modellerini inceleyin →
Veri ve rack altyapısı
GNDRK / YMPOE / YMDT
Rack kabin, PoE, CCTV, PLC ve SCADA altyapılarında enerji kalitesi ile veri hattı darbelerine yönelik ürün grubu.
Veri koruma ürünlerine gidin →Trimbox ürünleri
Garanti ve montaj koşulları
- 2 yılÜretim hatalarına karşı üretici firma garantisi.
- 10 yılÜretici kılavuzunda belirtilen ekonomik ömür.
Montajı kim yapmalıdır?
Trimbox ürünlerinin montajı, elektrik konusunda yetkin bir elektrik teknisyeni, teknikeri, mühendisi veya ustalık belgesine sahip profesyoneller tarafından yapılmalıdır.
İş yeri, fabrika veya ticari tesislerde montaj, işletmenin sorumlu elektrik yetkilisinin bilgisi ve koordinasyonu dahilinde gerçekleştirilmelidir.
Ekonomik ömür, garanti süresinden ayrıdır. Garanti ve montaj koşullarının tamamını inceleyin.
Teknik dokümantasyon
Ürün seçimini proje verileriyle doğrulayın.
Koruma sınıfı, kutup sayısı, sistem gerilimi, tesisat ve topraklama yapısı birlikte değerlendirilmelidir. Montaj ve ürün seçimi yetkili elektrik uzmanı tarafından yapılmalıdır.
